Ống dẫn nước mỏ dầu: Ống Frac & Hướng dẫn áp suất cao

Ống chuyển nước cho hoạt động mỏ dầu

Ống dẫn nước mỏ dầu tồn tại để giải quyết một vấn đề rất cụ thể: di chuyển nhanh chóng một lượng lớn nước qua địa hình không có cơ sở hạ tầng đường ống cố định, sau đó đóng gói ống đó lại và di chuyển lại khi địa điểm làm việc chuyển đổi. Đây là lý do tại sao ống dẫn nước mỏ dầu trông rất khác so với ống cứng được sử dụng trong lắp đặt cố định - nó cần phải gập phẳng, tải lên xe tải hoặc cuộn và được triển khai lại trong vòng vài giờ thay vì vài ngày.

Trong thực tế, loại ống này bao gồm một số mục đích sử dụng riêng biệt trong một dự án mỏ dầu: di chuyển nước ngọt đến giếng trước khi thực hiện công việc phân đoạn, chuyển nước sản xuất hoặc nước chảy ngược sang kho lưu trữ hoặc xử lý và cung cấp đường cung cấp tạm thời giữa nguồn nước và thiết bị trộn. Mỗi cách sử dụng này có các yêu cầu về áp suất và thể tích hơi khác nhau, nhưng chúng có chung nhu cầu cơ bản về một ống mềm có thể đặt nhanh, bám chắc trên mặt đất gồ ghề và có thể phục hồi mà không bị hư hỏng để tái sử dụng trên tấm đệm tiếp theo.

Tại sao ống truyền nước Polyurethane lại trở thành tiêu chuẩn

Ống dẫn nước polyurethane đã thay thế phần lớn ống dẫn nước bằng cao su và nhựa PVC cũ trong các ứng dụng ở mỏ dầu vì TPU (polyurethane nhiệt dẻo) mang đến sự kết hợp các đặc tính khó có đối thủ nào sánh được: độ bền kéo cao so với trọng lượng, khả năng chống mài mòn mạnh từ bề mặt đệm giếng cát và sỏi, đồng thời hiệu suất ổn định trong các biến động nhiệt độ phổ biến ở các khu vực mỏ dầu, từ cái nóng mùa hè đến điều kiện đóng băng vào mùa đông.

Một ống dẫn mỏ dầu polyurethane điển hình được chế tạo với cấu trúc đồng đùn: lớp lót TPU bên trong tiếp xúc với chất lỏng, lớp gia cố dệt (thường là polyester có độ bền cao) chịu tải áp suất và lớp phủ TPU bên ngoài giúp chống mài mòn khi kéo qua tấm đệm. Cấu trúc phân lớp này cho phép ống có thể gập phẳng hoàn toàn để vận chuyển và cất giữ, sau đó làm tròn đến lỗ khoan hoàn toàn khi máy bơm hoạt động. So với ống thép hoặc ống poly cứng, ống polyurethane có đường kính tương đương có thể được tải, dỡ và bố trí bởi một nhóm nhỏ hơn trong một khoảng thời gian ngắn.

Nhu cầu áp lực của ống gãy thủy lực và ống Frac

Ống bẻ gãy thủy lực nằm ở phần cuối đòi hỏi khắt khe hơn trong danh mục ống mỏ dầu. Trong khi các đường truyền nước áp suất thấp cấp cho đệm frac thường được xếp hạng trong phạm vi của hầu hết các ống layflat tiêu chuẩn, thì ống frac được sử dụng gần máy bơm và đầu giếng hơn có thể phải chịu áp suất cao hơn nhiều và quay vòng nhanh hơn - một yếu tố quan trọng như chính số đỉnh, vì áp suất lặp đi lặp lại làm mệt mỏi các lớp cốt thép nhanh hơn áp suất ở trạng thái ổn định.

Do hoạt động tuần hoàn này, các thông số kỹ thuật của ống phân đoạn thường liệt kê cả áp suất làm việc và mức độ mỏi hoặc đánh giá tuổi thọ chu kỳ riêng biệt và người mua đánh giá nhà cung cấp nên hỏi về cả hai thay vì chỉ áp suất làm việc. Chất lượng gia cố - loại sợi, mật độ dệt và mức độ liên kết của lớp gia cố với các lớp TPU bên trong và bên ngoài trong quá trình đồng đùn - có ảnh hưởng trực tiếp đến số chu kỳ áp suất mà ống có thể chịu được trước khi hiệu suất suy giảm.

• Áp suất làm việc: áp suất mà ống được đánh giá có thể xử lý liên tục trong quá trình hoạt động bình thường.
• Áp suất nổ: ngưỡng hư hỏng, thường gấp vài lần áp suất làm việc như giới hạn an toàn.
• Đánh giá độ mỏi của chu kỳ: cách ống hoạt động trong điều kiện điều áp và giảm áp lặp đi lặp lại, điều này đặc biệt phù hợp với các đoạn ống nối liền với máy bơm và phân đoạn.

Áp suất cao Vòi mỏ dầu : Xếp hạng phù hợp với công việc

Không phải mọi ống mềm trên khu vực mỏ dầu đều cần được đánh giá về áp suất tối đa và việc chỉ định ống dẫn dầu áp suất cao nơi đường truyền nước áp suất tiêu chuẩn sẽ chỉ làm tăng thêm chi phí và trọng lượng không cần thiết. Cách tiếp cận thực tế là vạch ra vùng áp suất của địa điểm - từ đường cấp nước ngọt áp suất thấp, qua các phần chuyển áp suất trung bình, đến đường áp suất cao gần thiết bị bơm nhất - và chọn đường kính ống và định mức áp suất cho từng vùng riêng biệt.

Việc xác định quá cao từng đường dây tại chỗ ở mức áp suất cao nhất hiện có không phải là lối tắt dẫn đến an toàn - nó thường chỉ có nghĩa là ống nặng hơn, đắt tiền hơn ở những phần không cần thiết, trong khi điểm yếu thực sự của hệ thống thường là khớp nối hoặc kết nối chứ không phải là thân ống.

Ống công nghiệp dùng cho dầu khí: Không chỉ truyền nước

Các ống mềm công nghiệp dành cho dầu và khí đốt bao gồm nhiều nhiệm vụ hơn là chỉ truyền nước, mặc dù việc xử lý nước thường là ứng dụng có khối lượng lớn nhất tính theo chiều dài của ống được triển khai. Các ứng dụng ống dẫn dầu và khí trên một địa điểm điển hình có thể bao gồm xử lý nước sản xuất, chuyển nhiên liệu tạm thời cho máy phát điện và thiết bị tại chỗ, chuyển bùn và bùn trong quá trình khoan và khử nước ở các khu vực trũng thấp xung quanh tấm đệm trong thời tiết ẩm ướt.

Mỗi cách sử dụng này đặt ra những yêu cầu khác nhau đối với lớp lót bên trong, vì khả năng tương thích hóa học giữa chất lỏng được xử lý và vật liệu lớp lót là yếu tố quyết định tuổi thọ sử dụng hơn là chỉ định mức áp suất. Lớp lót phù hợp với việc truyền nước ngọt không tự động phù hợp để xử lý nước sản xuất có độ mặn hoặc vết hydrocarbon cao hơn, do đó cần xác nhận khả năng tương thích của chất lỏng với nhà cung cấp trước khi cho rằng một thông số kỹ thuật của ống sẽ phục vụ mọi vai trò tại chỗ.

Ứng dụng ống khoan

Các ứng dụng của ống khoan khác với các loại truyền nước và bẻ gãy ở chỗ ống thường xử lý nước được sử dụng để hỗ trợ các hoạt động khoan tích cực thay vì làm nứt chất lỏng dưới áp suất tuần hoàn cao - ví dụ như cung cấp nước cho giàn khoan, ngăn chặn bụi và thoát nước tạm thời xung quanh địa điểm khoan. Độ tin cậy của khối lượng và dòng chảy liên tục có xu hướng quan trọng hơn ở đây so với mức áp suất cao nhất, vì sự gián đoạn trong việc cung cấp nước cho giàn khoan có thể trực tiếp làm trì hoãn hoạt động khoan.

Bởi vì các địa điểm khoan thường xuyên được di dời khi các tấm đệm được phát triển tuần tự, trọng lượng của ống mềm và khả năng tái triển khai dễ dàng có tầm quan trọng đặc biệt trong quyết định lựa chọn. Ống phẳng phẳng bằng polyurethane mà một nhóm nhỏ có thể tải, vận chuyển và đặt lại trong một ca có lợi thế vận hành thực sự so với các lựa chọn thay thế ống cao su hoặc ống cứng nặng hơn trong vai trò cụ thể này, ngay cả khi bản thân yêu cầu về áp suất tương đối khiêm tốn.

Hướng dẫn lựa chọn ống dầu

Việc chọn ống mềm phù hợp cho ứng dụng ở mỏ dầu bao gồm một danh sách ngắn các câu hỏi, được giải quyết theo thứ tự thay vì bắt đầu từ đường kính hoặc giá cả.

1. Chất lỏng nào đang được xử lý và lớp lót bên trong có xác nhận khả năng tương thích hóa học với nó hay không - nước ngọt, nước sản xuất và dung dịch khoan, mỗi loại đặt ra những yêu cầu khác nhau đối với lớp lót.
2. Áp suất làm việc thực tế của khu vực mà phần ống này sẽ phục vụ là bao nhiêu và nó có cần chịu được chu kỳ áp suất lặp đi lặp lại như với các đường nối liền kề hay dòng chảy ở trạng thái ổn định như khi truyền nước.
3. Ống sẽ được kéo hoặc đặt ngang qua những điều kiện mặt đất nào và do đó lớp vỏ bên ngoài có cần thêm khả năng chống mài mòn hay không.
4. Ống mềm sẽ được di dời bao lâu một lần, trọng lượng và khả năng tương thích với cuộn dây có quan trọng hơn so với dây chuyền bán cố định hay không.
5. Đường kính nào mang lại tốc độ dòng chảy cần thiết mà không làm quá khổ đường dây và tăng thêm trọng lượng và chi phí không cần thiết.

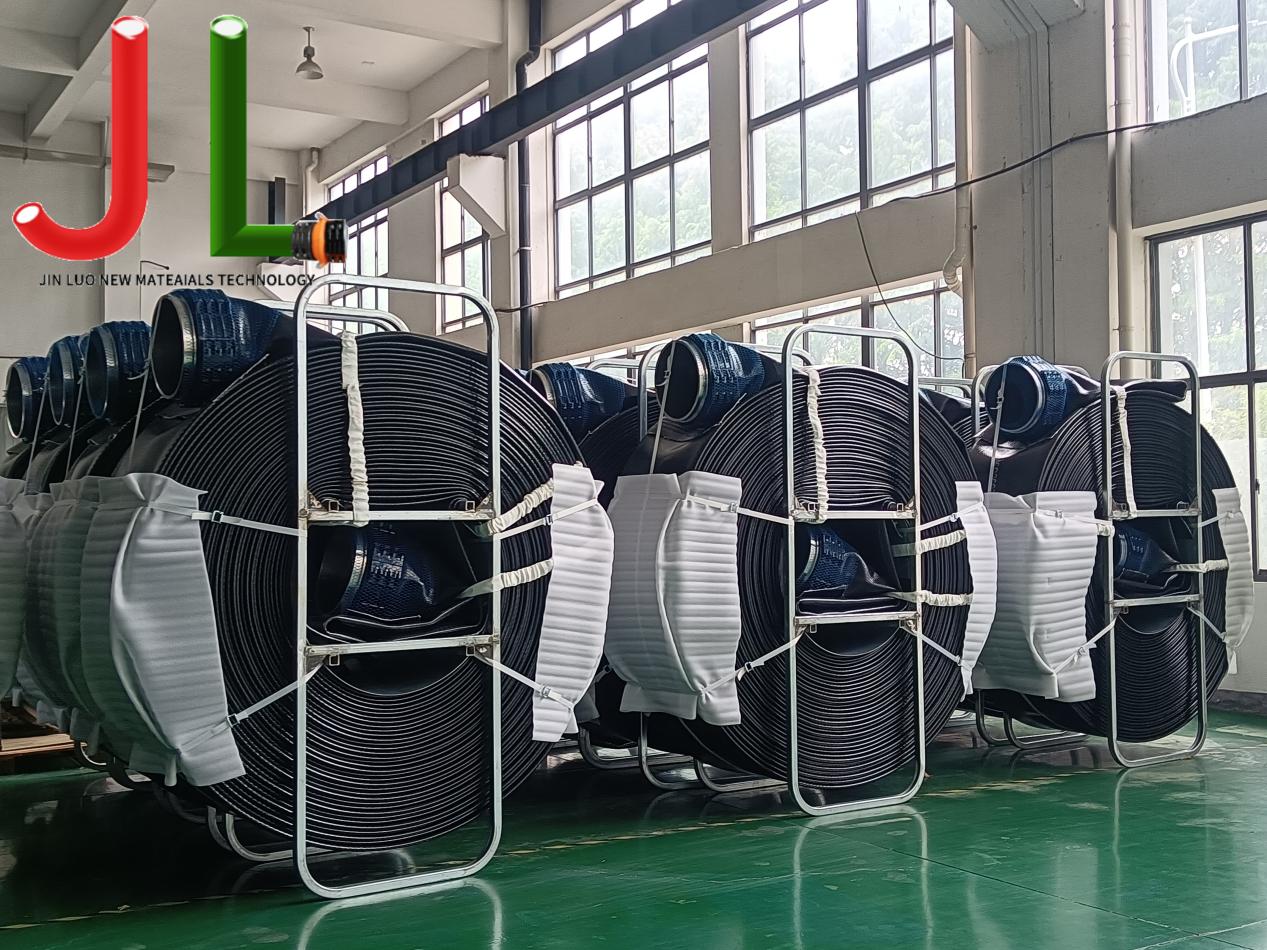

Jinluo sản xuất ống layflat polyurethane cho nhiều vai trò mỏ dầu khác nhau, từ truyền nước ngọt đến cung cấp nước bẻ gãy, với cỡ nòng từ 2 đến 16 inch và độ dài có thể tùy chỉnh cho các bố cục địa điểm khác nhau. Làm việc thông qua loại chất lỏng, vùng áp suất và điều kiện mặt đất trước khi hoàn tất đơn đặt hàng nói chung là con đường đáng tin cậy hơn để đạt được thông số kỹ thuật phù hợp hơn là mặc định sử dụng ống được đánh giá cao nhất hiện có và hầu hết các nhà cung cấp, bao gồm cả Jinluo, có thể tư vấn về sự kết hợp giữa cốt thép và vật liệu che phủ phù hợp với điều kiện của một địa điểm cụ thể.
