Ống nứt và dầu là gì?

Trong thế giới thăm dò và sản xuất dầu khí có tính rủi ro cao, mọi thành phần trong chuỗi vận chuyển chất lỏng đều rất quan trọng. Trong số này, chiếc vòi khiêm tốn không hề đơn giản; nó là một dây cứu sinh được thiết kế chính xác, chịu được các điều kiện khắc nghiệt để duy trì hoạt động diễn ra an toàn và hiệu quả. A Ống gãy và mỏ dầu là một thiết bị chuyên dụng được thiết kế để truyền tải nhiều loại phương tiện ăn mòn khác nhau - từ chất lỏng bẻ gãy áp suất cao và bùn khoan mài mòn đến nước sản xuất và dầu thô - dưới áp suất, nhiệt độ và ứng suất động cực cao. Sự cố của một ống mềm có thể dẫn đến thời gian ngừng hoạt động tốn kém, sự cố môi trường và các mối nguy hiểm nghiêm trọng về an toàn. Hiểu biết về kỹ thuật đằng sau các ống này, từ kết cấu chắc chắn đến các tiêu chuẩn khắt khe mà chúng phải đáp ứng, là điều cần thiết đối với các kỹ sư, chuyên gia mua sắm và người vận hành hiện trường. Hướng dẫn này đi sâu vào giải phẫu của các thành phần quan trọng này, giải thích các yếu tố chính thông số kỹ thuật ống frac áp lực cao , tầm quan trọng của Chứng nhận ống phân đoạn API 7K , và vai trò của ống gãy cốt thép thiết kế. Chúng tôi cũng sẽ cung cấp hướng dẫn thực tế về các ứng dụng quan trọng trong lĩnh vực này, chẳng hạn như biết khi nào nên lên lịch thay thế ống bơm bùn mỏ dầu và làm thế nào để chọn đúng ống xả mỏ dầu để truyền nước hoạt động. Bằng cách kết hợp hiểu biết sâu sắc về kỹ thuật với tính thực tiễn ở cấp độ lĩnh vực, bài viết này đóng vai trò là nguồn tài nguyên toàn diện cho bất kỳ ai chịu trách nhiệm chỉ định, bảo trì hoặc vận hành các tài sản thiết yếu này.

Cấu tạo của ống Frac hiệu suất cao

Khả năng phục hồi vượt trội của một ống nứt chất lượng không phải là ngẫu nhiên; nó là kết quả của việc xây dựng theo từng lớp tỉ mỉ, trong đó mỗi tầng phục vụ một chức năng riêng biệt và quan trọng. Về cốt lõi, thiết kế phải cân bằng những nhu cầu dường như trái ngược nhau: sức mạnh to lớn với tính linh hoạt, khả năng kháng hóa chất với khả năng chịu mài mòn và tuổi thọ với trọng lượng có thể kiểm soát được. Cách tiếp cận nhiều lớp này bắt đầu bằng ống hoặc lớp lót, lớp trong cùng tiếp xúc trực tiếp với chất lỏng được truyền tải. Nó thường được làm từ cao su tổng hợp chuyên dụng hoặc các hợp chất polyurethane nhiệt dẻo được thiết kế để chống lại sự phân hủy từ các hóa chất, axit và proppant có trong chất lỏng fracking. Bao quanh lớp lót này là lớp gia cố, phần xương sống thực sự của ống quyết định khả năng chịu áp lực của nó. Đây là nơi ống gãy cốt thép có sự khác biệt, sử dụng nhiều đường xoắn ốc hoặc dây bện bằng dây thép cường độ cao để chứa áp suất bên trong cực lớn và chịu được độ mỏi dao động từ chu kỳ bơm. Cuối cùng, lớp phủ đóng vai trò là tuyến phòng thủ đầu tiên chống lại môi trường bên ngoài. Nó được thiết kế để có độ bền đặc biệt, chịu được thời tiết, ozon, bức xạ UV, dầu và mài mòn vật lý khi bị kéo lê trên địa hình gồ ghề, đảm bảo tính toàn vẹn của phần gia cố quan trọng bên dưới.

• Lớp lót bên trong: Được làm từ các hợp chất chịu dầu, chống mài mòn như NBR, HNBR hoặc polyurethane để bảo vệ chống lại hóa chất chất lỏng bên trong.
• Lớp gia cố: Dây thép cường độ cao được quấn xoắn ốc hoặc bện thành nhiều lớp để cung cấp áp suất nổ tối đa và khả năng chống mỏi do xung lực.
• Vỏ bảo vệ: Lớp ngoài chắc chắn, chịu được thời tiết, thường được làm từ cao su tổng hợp như CR hoặc CSM, được thiết kế để chống lại sự lạm dụng ngoài hiện trường.
• Phụ kiện cuối: Mặt bích bằng thép rèn hoặc các phụ kiện có ren được gắn chắc chắn bằng cách uốn hoặc uốn để tạo thành một cụm lắp ráp có tính toàn vẹn cao, chống rò rỉ.

Giải mã các số liệu hiệu suất chính: Thông số kỹ thuật ống Frac áp suất cao

Việc chọn đúng ống đòi hỏi sự hiểu biết thấu đáo về nó. thông số kỹ thuật ống frac áp lực cao . Những số liệu được công bố này không chỉ là những con số; chúng là sự đảm bảo về giới hạn hiệu suất trong các điều kiện xác định. Thông số kỹ thuật quan trọng nhất là áp suất làm việc (WP), áp suất liên tục tối đa mà ống được thiết kế để xử lý an toàn. Điều quan trọng không kém là áp suất nổ tối thiểu (MBP), thường là bội số của WP (ví dụ: 4:1), biểu thị điểm hỏng hóc cuối cùng. Áp suất thử nghiệm (TP) là áp suất được áp dụng trong quá trình thử nghiệm tại nhà máy, thường cao hơn WP nhưng thấp hơn MBP. Các thông số quan trọng khác bao gồm đường kính trong (ID), ảnh hưởng đến tốc độ dòng chảy và độ giảm áp suất; bán kính uốn cong, cho biết ống có thể uốn cong chặt đến mức nào mà không bị xoắn hoặc làm hỏng cốt thép; và phạm vi nhiệt độ cho cả môi trường và môi trường xung quanh. Việc kết hợp chính xác các thông số kỹ thuật này với đầu ra của máy bơm, đặc tính của chất lỏng và cách bố trí của địa điểm là nền tảng để vận hành an toàn và đáng tin cậy.

Hướng dẫn thay thế và ứng dụng quan trọng

Sự xuất sắc về mặt lý thuyết của ống mềm đã được chứng minh trong ứng dụng thực tế của nó. Hai trong số những ứng dụng phổ biến và đòi hỏi khắt khe nhất trong lĩnh vực này nêu bật các khía cạnh khác nhau về hiệu suất của ống và quản lý vòng đời. Về phía áp suất cao, các ống nối với máy bơm bùn và máy bơm frac là động mạch của hoạt động, xử lý chất lỏng có tính mài mòn, áp suất cao. Về mặt lưu lượng lớn, ống xả để truyền nước quản lý tốc độ dòng chảy lớn cần thiết cho hoạt động bẻ gãy và xử lý chất lỏng, trong đó áp suất có thể thấp hơn nhưng độ bền và hiệu quả dòng chảy là yếu tố then chốt.

Hệ thống bơm bùn: Nhịp tim của công việc khoan

Ống bơm bùn hoạt động trong một trong những môi trường khắc nghiệt nhất, thường xuyên tiếp xúc với các xung áp suất cao và bùn khoan bị mài mòn. Biết khi nào nên thực hiện một thay thế ống bơm bùn mỏ dầu là một kỹ năng quan trọng giúp cân bằng giữa an toàn với kinh tế vận hành. Chờ đợi một thất bại thảm hại không bao giờ là một lựa chọn. Các dấu hiệu chính để thay thế bao gồm các vết nứt nhìn thấy được hoặc mài mòn nghiêm trọng trên vỏ làm lộ ra các dây gia cố, chỗ phồng hoặc phồng cục bộ cho thấy lớp bên trong bị tách ra, rò rỉ đáng kể và dai dẳng ở các phụ kiện hoặc ống đã vượt quá tuổi thọ sử dụng khuyến nghị dựa trên chu kỳ áp suất. Việc thực hiện lịch trình thay thế chủ động dựa trên số giờ hoạt động và việc kiểm tra thường xuyên, được ghi chép sẽ tiết kiệm chi phí hơn nhiều so với việc xử lý thời gian ngừng hoạt động ngoài dự kiến.

Chuyển nước và xử lý chất lỏng: Quản lý khối lượng lớn

Đối với các hoạt động như cung cấp nước cho máy trộn frac hoặc chuyển nước sản xuất, một cấu hình ống khác thường được sử dụng. Một ống xả mỏ dầu để truyền nước được thiết kế để tối ưu hóa cho đường kính trong lớn, khả năng chống dòng chảy thấp và độ bền đặc biệt chống lại sự kéo và nghiền. Mặc dù vẫn chắc chắn, nhưng phần gia cố của nó có thể sử dụng các lớp dệt có độ bền cao như polyester hoặc aramid thay vì hoặc kết hợp với dây thép nhẹ hơn, tạo ra một ống mềm dẻo hơn và đôi khi có trọng lượng nhẹ hơn, phù hợp để sử dụng trên một khoảng cách xa. Các thông số kỹ thuật chính ở đây tập trung vào ID cho tốc độ dòng chảy, khả năng hút (nếu được sử dụng trên đầu hút của máy bơm) và khả năng chống mài mòn đặc biệt của vỏ.

Câu hỏi thường gặp

Bao lâu thì nên thay ống frac áp suất cao?

Không có câu trả lời dựa trên thời gian duy nhất, vì tần suất thay thế phụ thuộc vào chu kỳ áp suất vận hành, độ mài mòn của chất lỏng và điều kiện môi trường. Cách thực hành tốt nhất là tuân theo chương trình bảo trì dựa trên tình trạng. Nên thay ống mềm ngay lập tức nếu việc kiểm tra cho thấy bất kỳ hư hỏng nào ở vỏ bọc, làm lộ cốt thép, chỗ phồng lên, vết cắt sâu hoặc cao su cứng/nứt. Ngoài ra, các nhà sản xuất thường đưa ra tuổi thọ sử dụng được khuyến nghị dựa trên áp suất làm việc tối đa và chu kỳ xung lực. Chủ động thay thế ống mềm như một phần của kế hoạch bảo trì định kỳ, dựa trên hướng dẫn của nhà sản xuất và hồ sơ kiểm tra nghiêm ngặt, sẽ an toàn và tiết kiệm hơn nhiều so với việc phản ứng với sự cố.

"Hệ số an toàn 4:1" trên ống mềm có nghĩa là gì?

Hệ số an toàn 4:1 (hoặc tỷ lệ tương tự như 3:1 hoặc 5:1) là nguyên tắc thiết kế quan trọng. Điều đó có nghĩa là áp suất nổ tối thiểu (MBP) của ống cao hơn bốn lần so với áp suất làm việc định mức (WP). Ví dụ: ống WP 10.000 PSI sẽ có MBP ít nhất là 40.000 PSI. Biên độ lớn này gây ra các đột biến áp suất, khả năng đánh giá thấp áp suất hệ thống, độ mỏi của vật liệu theo thời gian và các ứng suất không lường trước được. Nó là một bộ đệm an toàn cơ bản. Khi đánh giá thông số kỹ thuật ống frac áp lực cao , hệ số an toàn cao hơn thường cho thấy sản phẩm được thiết kế chắc chắn và thận trọng hơn.

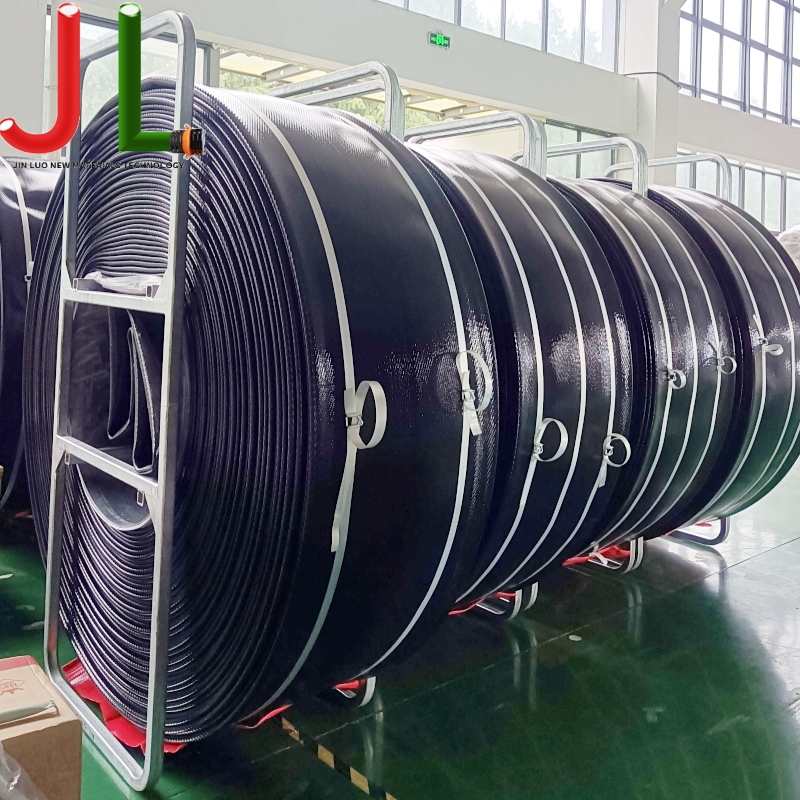

Sự khác biệt giữa ống "layflat" và ống cao su tiêu chuẩn để truyền nước là gì?

Ống xả cao su tiêu chuẩn thường có hình tròn và giữ nguyên hình dạng khi rỗng, thường có dây xoắn ốc để tránh bị xẹp khi hút. Một ống layflat, thường được sử dụng như một ống xả mỏ dầu để truyền nước , được thiết kế linh hoạt và phẳng hoàn toàn khi rỗng, giúp cuộn, vận chuyển và bảo quản dễ dàng hơn nhiều trong thời gian dài. Ống Layflat thường được làm từ vải phủ PVC hoặc polyurethane. Chúng rất lý tưởng cho các đường dẫn nước tạm thời, lưu lượng lớn trên mặt đất nhưng nhìn chung có xếp hạng áp suất thấp hơn và khả năng chống mài mòn kém hơn so với ống xả cao su tròn hạng nặng dành cho dịch vụ lâu dài hoặc chắc chắn hơn.
