Đổ bê tông TPU là gì và tại sao nó lại quan trọng trên trường?

Hoạt động bơm bê tông phụ thuộc vào một thành phần hiếm khi được quan tâm đầy đủ: ống phân phối. Ống mềm được xác định kém sẽ dẫn đến hao mòn sớm, hỏng áp suất và thời gian ngừng hoạt động ngoài dự kiến ​​— tất cả những điều này trực tiếp dẫn đến chi phí dự án vượt mức. các Ống đặt bê tông TPU đã nổi lên như một giải pháp thay thế vượt trội về mặt kỹ thuật cho các ống cao su thông thường, mang đến sự kết hợp có thể đo lường được giữa khả năng chống mài mòn, khả năng xử lý nhẹ và thời gian sử dụng lâu dài. Hướng dẫn này xem xét việc xây dựng, tiêu chuẩn hiệu suất và tiêu chí lựa chọn để giúp các chuyên gia xây dựng và mua sắm đưa ra quyết định sáng suốt.

Điều gì khiến TPU trở thành vật liệu phù hợp cho ống bê tông

Giải thích về cấu trúc đồng đùn ba lớp

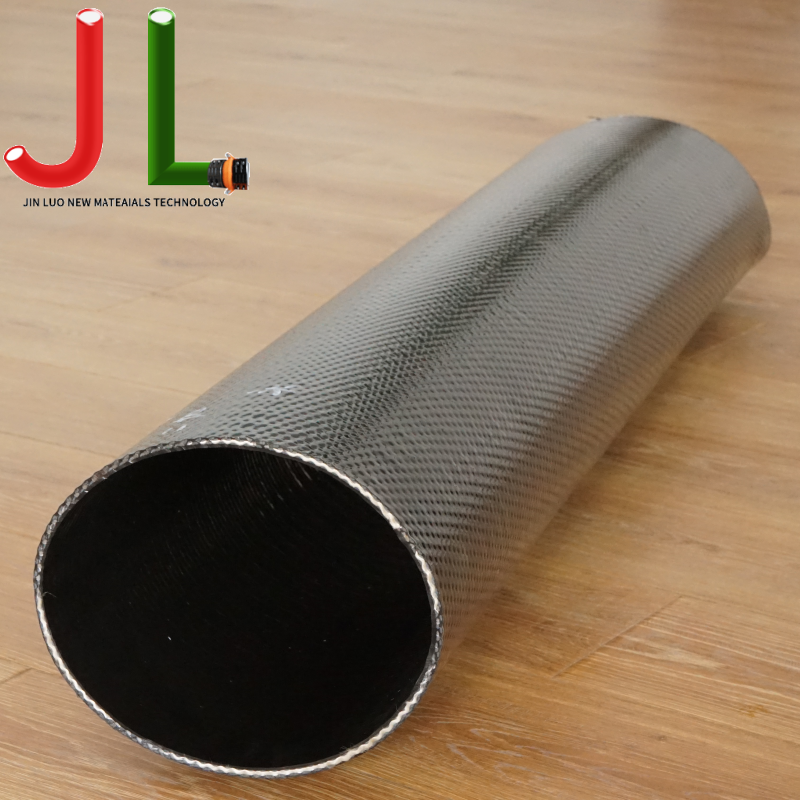

Hiệu suất của một ống phân phối bê tông TPU linh hoạt bắt đầu với kiến trúc bên trong của nó. Các sản phẩm chất lượng trong danh mục này được sản xuất bằng quy trình đồng đùn một lần liên kết đồng thời ba lớp riêng biệt, loại bỏ các bề mặt dính gây ra sự phân tách trong các ống nhiều lớp thông thường.

• Lớp lót bên trong: Chất đàn hồi polyurethane nhiệt dẻo (TPU) có bề mặt lỗ mịn. Phần bên trong nhẵn giúp giảm thiểu lực cản dòng chảy, ngăn ngừa sự tích tụ cặn bê tông và trơ về mặt hóa học với độ kiềm của xi măng và các phụ gia thông thường.
• Lớp gia cố: Sợi polyester có độ bền cao hoặc vải dệt aramid. Lớp giữa này cung cấp khả năng chịu áp lực và độ ổn định kích thước của ống khi chịu tải đột biến. Các mô hình được chọn kết hợp các sợi dẫn điện để tiêu tán tĩnh điện được tạo ra trong quá trình chảy bùn tốc độ cao.
• Lớp phủ bên ngoài: Chất đàn hồi TPU được áp dụng thông qua công nghệ ép đùn xuyên qua sợi dệt, cho phép vật liệu xuyên qua lớp dệt một cách đồng đều. Điều này tạo ra một liên kết tích hợp giữa lớp phủ và lớp gia cố - một yếu tố quan trọng trong khả năng chống tia cực tím, ozon và thời tiết.

Phương pháp đồng đùn tích hợp này có nghĩa là cả ba lớp đều hoạt động như một khối tổng hợp duy nhất, giúp cải thiện đáng kể khả năng chống phân tách so với các ống được lắp ráp từ các lớp được sản xuất riêng biệt.

Khả năng chống mài mòn và tuổi thọ sử dụng

Bê tông là một trong những vật liệu mài mòn nhất được truyền qua ống công nghiệp. Các hạt tổng hợp, đặc biệt là cát và sỏi thô, gây ra sự xói mòn dần dần bên trong thành ống, làm giảm tuổi thọ sử dụng của ống. Chất đàn hồi TPU có độ cứng Shore A thường dao động từ 85A đến 95A và thể hiện giá trị chống mài mòn cao gấp 3 đến 5 lần so với cao su tự nhiên tiêu chuẩn trong các thử nghiệm tiêu chuẩn DIN 53516. Trong các ứng dụng hiện trường liên quan đến hỗn hợp bê tông C25–C40 tiêu chuẩn, ống TPU được sử dụng trong hoạt động bơm liên tục đã chứng minh tuổi thọ sử dụng từ 18 đến 36 tháng, so với 6 đến 12 tháng đối với các sản phẩm cao su tương đương trong điều kiện tương tự.

Thông số kỹ thuật chính

Xếp hạng áp suất và phạm vi đường kính

Bảng dưới đây tóm tắt các thông số kỹ thuật điển hình cho Đánh giá áp suất và thông số kỹ thuật của ống bơm bê tông TPU trên phạm vi đường kính có sẵn.

Ưu điểm của thiết kế nằm phẳng và lưu trữ

Một đặc điểm xác định của Ống TPU phẳng để đổ bê tông và xây dựng là khả năng sụp đổ phẳng khi giảm áp suất. Đặc tính này có giá trị thực tiễn trực tiếp trên công trường:

• Kho chứa phẳng giúp giảm khối lượng vận chuyển khoảng 60–70% so với ống tròn được tạo hình sẵn có đường kính tương đương.
• Các ống phẳng dạng cuộn có thể được xếp chồng lên nhau trên các pallet, giúp giảm diện tích lưu trữ tại nhà kho và địa điểm.
• Khi máy bơm kích hoạt và áp suất bên trong tăng lên, ống sẽ tự động mở rộng thành một mặt cắt tròn hoàn chỉnh, khôi phục toàn bộ công suất dòng chảy mà không cần can thiệp thủ công.
• Độ dài có thể tùy chỉnh — từ các đoạn tiêu chuẩn 10 mét đến các đoạn chạy liên tục vượt quá 100 mét — cho phép các nhà thầu định cấu hình đường ống bơm một cách chính xác cho từng cách bố trí dự án.

Ống bê tông TPU và cao su: So sánh vật liệu

Nhà thầu đánh giá So sánh ống bê tông TPU và cao su cho nhà thầu thường tập trung vào chi phí trả trước mà bỏ qua tổng chi phí sở hữu. Sự so sánh sau đây đề cập đến các thông số hiệu suất ảnh hưởng trực tiếp đến hiệu quả hoạt động và tần suất thay thế.

Sự khác biệt về trọng lượng đặc biệt quan trọng đối với việc xử lý thủ công. Một ống cao su 3 inch chạy dài 20 mét nặng khoảng 56–70 kg, trong khi ống TPU tương đương nặng 14–21,8 kg - mức giảm giúp giảm mệt mỏi cho người vận hành và giảm nguy cơ chấn thương do căng cơ trong quá trình định vị lại.

Các ứng dụng hàng đầu của ống đổ bê tông TPU

Mở rộng đường dây bơm và xây dựng cao tầng

Trong xây dựng nhà cao tầng, bê tông được bơm thẳng đứng trên khoảng cách có thể vượt quá 100 mét, tạo ra áp lực đường ống duy trì trong phạm vi 20–28 bar. Cấu trúc gia cố của chất lượng Ống đặt bê tông TPU duy trì sự ổn định kích thước trong những điều kiện này mà không bị phồng hoặc xoắn. Trọng lượng nhẹ hơn cũng làm giảm tải tích lũy trên các phần cần bơm và các điểm neo của giàn giáo.

Dự án đường hầm, cầu và cơ sở hạ tầng

Các ứng dụng trong không gian hạn chế và truy cập từ xa — chẳng hạn như lót đường hầm, đổ sàn cầu và công việc làm móng dưới lòng đất — được hưởng lợi trực tiếp từ định dạng lưu trữ nằm phẳng. Các đường ống có thể được cuộn sẵn, vận chuyển đến vị trí đổ ở dạng nhỏ gọn và triển khai nhanh chóng. Phạm vi nhiệt độ hoạt động từ -40°C đến 70°C cũng giúp ống TPU phù hợp với các dự án cơ sở hạ tầng có khí hậu lạnh, nơi các hợp chất cao su có thể bị cứng hoặc nứt.

Cách chọn ống phân phối bê tông TPU phù hợp

Điều chỉnh đường kính ống phù hợp với đầu ra của máy bơm

Việc lựa chọn ống bắt đầu từ lưu lượng đầu ra định mức của máy bơm bê tông và kích thước cốt liệu tối đa trong thiết kế hỗn hợp. Nguyên tắc thường được áp dụng là đường kính trong của ống phải gấp ít nhất ba lần kích thước cốt liệu tối đa để tránh tắc nghẽn. Đối với máy bơm hoạt động ở tốc độ 60–90 m3/giờ, đường kính trong 4 inch (100 mm) thường phù hợp. Máy bơm rơ moóc công suất cao hơn 120 m3/giờ thường yêu cầu chạy ống mềm 5 inch hoặc 6 inch.

Tùy chọn lớp gia cố

Bảng dưới đây tóm tắt các lựa chọn gia cố và tính phù hợp ứng dụng của chúng cho Đánh giá áp suất và thông số kỹ thuật của ống bơm bê tông TPU .

Đối với các ứng dụng mà các đoạn ống đi qua các khu vực được phân loại hoặc nơi vận chuyển bột bê tông khô, nên chỉ định một mô hình có cốt sợi dẫn điện để ngăn ngừa sự cố phóng tĩnh điện.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa ống đổ bê tông TPU và ống bơm cao su tiêu chuẩn là gì?

Sự khác biệt cốt lõi là tính chất vật liệu và thiết kế cấu trúc. Ống đặt bê tông TPU sử dụng polyurethane nhiệt dẻo cho cả lớp lót bên trong và lớp bọc bên ngoài, mang lại khả năng chống mài mòn cao gấp 3 đến 5 lần so với các hợp chất cao su tự nhiên tiêu chuẩn. Ống TPU cũng nhẹ hơn đáng kể — thường nhẹ hơn 40–50% mỗi mét — và có thiết kế nằm phẳng giúp đơn giản hóa việc bảo quản và vận chuyển. Ống cao su được tạo hình sẵn ở dạng tròn và không thể cất giữ bằng phẳng. Trong toàn bộ vòng đời dự án, tuổi thọ dài hơn của ống TPU thường dẫn đến tổng chi phí sở hữu thấp hơn mặc dù đơn giá ban đầu cao hơn.

Câu 2: Ống bơm bê tông TPU có thể xử lý áp suất làm việc một cách an toàn như thế nào?

Áp suất làm việc phụ thuộc vào đường kính trong và thông số kỹ thuật của cốt thép. Đối với các mẫu 2 inch và 3 inch được gia cố bằng polyester hoặc aramid có độ bền cao, có thể đạt được áp suất làm việc lên tới 85 bar, với áp suất nổ ở hệ số an toàn 3:1 (255 bar). Đường kính lớn hơn hoạt động ở áp suất làm việc thấp hơn do hình dạng ứng suất của vành: mẫu 6 inch thường được đánh giá ở áp suất làm việc 30 bar. Luôn xác minh chứng nhận áp suất cụ thể cho lô sản phẩm và áp dụng giới hạn an toàn thích hợp dựa trên áp suất tăng của bơm chứ không phải chỉ áp suất đầu ra ở trạng thái ổn định.

Câu 3: Ống dẫn bê tông TPU nên được làm sạch và bảo dưỡng như thế nào sau khi sử dụng?

Xả vòi bằng nước sạch ngay sau mỗi lần đổ là bước bảo trì quan trọng nhất. Bê tông bắt đầu đông kết trong vòng 30–45 phút trong điều kiện ấm áp và mọi chất cặn còn sót lại trong lỗ khoan sẽ đóng rắn thành cặn cứng làm thu hẹp đường dẫn dòng chảy và làm tăng ứng suất của thành bên trong. Một con lợn làm sạch bọt hoặc quả bóng cao su có thể được dẫn động qua ống bằng áp suất khí nén hoặc nước để loại bỏ bùn bê tông còn sót lại. Sau khi xả nước, ống phải được bảo quản ở nơi phẳng, tránh ánh nắng trực tiếp và các chất lỏng gốc dầu mỏ có thể làm suy giảm hợp chất TPU theo thời gian. Nên tiến hành kiểm tra thường xuyên vết nứt vỏ ngoài, ăn mòn đầu nối và độ mòn lỗ khoan 3 tháng một lần trong điều kiện sử dụng bình thường.

Tài liệu tham khảo

• ACI 304R-00: Hướng dẫn đo, trộn, vận chuyển và đổ bê tông. Viện bê tông Mỹ.
• DIN 53516: Thử nghiệm cao su và chất đàn hồi - Xác định khả năng chống mài mòn. Viện Deutsches lông Normung.
• ISO 1307: Ống cao su và nhựa - Đường kính lỗ khoan và dung sai. Tổ chức Tiêu chuẩn hóa Quốc tế.
• EN 12843: Sản phẩm bê tông đúc sẵn - Cột và cột. Ủy ban Tiêu chuẩn hóa Châu Âu (tiêu chuẩn tham khảo về vận chuyển bê tông trong hệ thống đúc sẵn).
• ASTM D412: Phương pháp thử tiêu chuẩn đối với cao su lưu hóa và chất đàn hồi nhựa nhiệt dẻo - Sức căng. Quốc tế ASTM.
