Làm thế nào để lựa chọn ống thép và dầu phù hợp cho hoạt động ứng dụng cao?

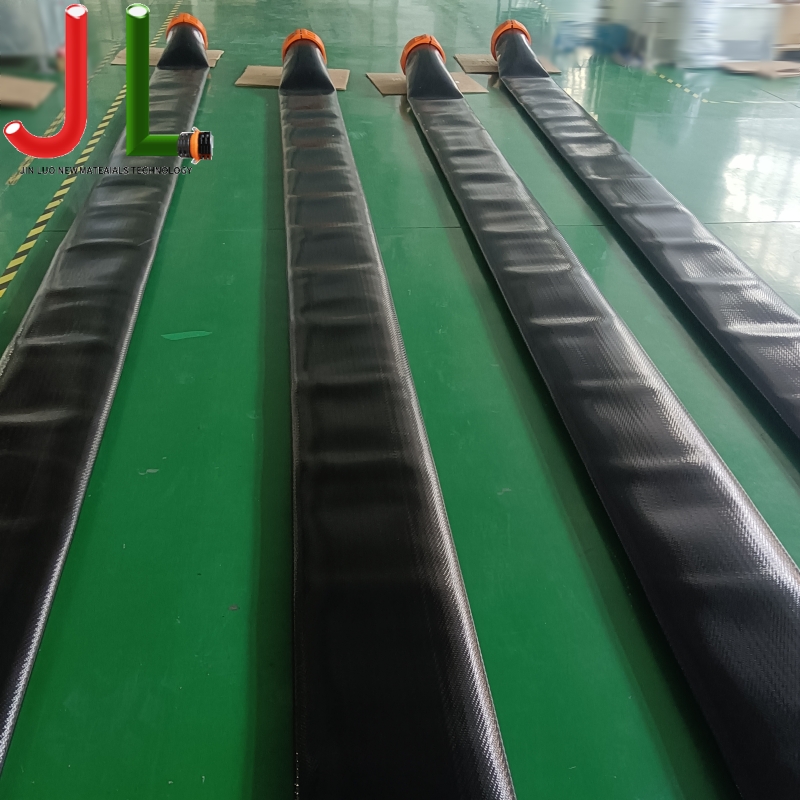

Lựa chọn thích hợp Ống gãy và mỏ dầu là một nhiệm vụ quan trọng đối với các kỹ sư khoan, người quản lý mua sắm và giám sát viên vận hành hiện trường. Những ống này vận chuyển chất chống mài mòn, chất lỏng áp suất cao và hóa chất ăn mòn trong điều kiện khắc nghiệt. Lỗi lắp ráp ống có thể dẫn đến thời gian ngừng hoạt động tốn kém, nguy hiểm về an toàn và vi phạm môi trường. Hướng dẫn này cung cấp khung kỹ thuật để đánh giá cấu trúc ống, tiêu chuẩn hiệu suất và các yêu cầu dành riêng cho ứng dụng.

1. Tìm hiểu các lớp kết cấu ống và khoa học vật liệu

Hiệu suất của bất kỳ Ống gãy và mỏ dầu phụ thuộc vào cấu trúc nhiều lớp của nó. Một ống cao áp điển hình bao gồm ba lớp chính: ống, lớp gia cố và lớp bọc. Mỗi lớp phục vụ một chức năng riêng biệt và việc lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền dưới áp suất tuần hoàn và môi trường mài mòn.

Khi đánh giá ống bẻ gãy áp suất cao cho vết nứt thủy lực , chú ý đến hợp chất ống. Cao su nitrile (NBR) có khả năng kháng dầu tuyệt vời nhưng có khả năng chịu mài mòn hạn chế. Nitrile hydro hóa (HNBR) cung cấp khả năng chống chịu vượt trội đối với cả chất lỏng gốc dầu mỏ và nhiệt độ cao, khiến nó trở thành lựa chọn ưu tiên cho các hoạt động bẻ gãy kéo dài khi nhiệt độ chất lỏng vượt quá 200°F.

1.1 So sánh lớp cốt thép

Lớp gia cố xác định áp suất nổ và tuổi thọ xung của ống. Gia cố dây xoắn ốc mang lại độ bền và tính linh hoạt cao nhất cho các ống có đường kính lớn được sử dụng trong các đội tàu bị gãy. Gia cố bằng dây bện mang lại sự linh hoạt tốt cho các dây chuyền nhỏ hơn nhưng có thể bị mỏi nhanh hơn dưới áp suất không đổi. Bảng dưới đây phác thảo những khác biệt về mặt kỹ thuật.

2. Khả năng chống mài mòn và hiệu suất vật liệu che phủ

Trong hoạt động bẻ gãy thủy lực, các ống mềm thường xuyên bị kéo lê trên bề mặt đá, bệ thép và các cạnh sắc. Vật liệu che phủ đóng vai trò là tuyến phòng thủ đầu tiên chống lại hư hỏng cơ học. cho ống dầu chống mài mòn cho khí đá phiến , lớp vỏ cao su tổng hợp có độ bền xé cao (tối thiểu 150 kN/m) là rất cần thiết.

Các nhà sản xuất thường sử dụng SBR (cao su styrene-butadiene) hoặc CR (cao su chloroprene) cho các ứng dụng tiêu chuẩn. Đối với môi trường mài mòn khắc nghiệt, ống bọc polyurethane mang lại tuổi thọ mài mòn gấp ba đến năm lần so với vỏ cao su. Dữ liệu hiện trường chỉ ra rằng lớp phủ polyurethane giúp giảm tần suất thay thế khoảng 40% trong các ứng dụng có độ ma sát cao chẳng hạn như các mối nối ống góp bị gãy.

3. Xếp hạng áp suất và các yếu tố an toàn

Hiểu được xếp hạng áp suất là nền tảng để thiết kế hệ thống an toàn. Mỗi Ống gãy và mỏ dầu phải có áp suất làm việc được đánh dấu rõ ràng, thường bằng 25% đến 33% áp suất nổ tối thiểu. Hệ số an toàn 4:1 hoặc 3:1 này gây ra các đột biến áp suất, hư hỏng cơ học và suy thoái vật liệu theo thời gian.

Đối với các ứng dụng bẻ gãy áp suất cao, áp suất làm việc 15.000 psi là phổ biến, với áp suất nổ vượt quá 60.000 psi. Các kỹ sư cũng nên xem xét định mức chu kỳ xung, cho biết ống có thể chịu đựng được bao nhiêu chu kỳ áp suất trước khi hỏng do mỏi. Một ống bẻ gãy chất lượng phải chịu được tối thiểu 200.000 chu kỳ xung ở áp suất làm việc tối đa theo các giao thức thử nghiệm ISO 6803.

4. Khả năng tương thích hóa học và khả năng chống chất lỏng

Chất lỏng bẻ gãy thủy lực chứa hỗn hợp phức tạp gồm nước, chất proppant, chất giảm ma sát, chất diệt khuẩn và chất ức chế cáu cặn. Vật liệu ống phải chống lại sự phân hủy hóa học để ngăn chặn sự phồng lên, cứng lại hoặc tách các hợp chất vào dòng chất lỏng. Ống bẻ gãy kháng hóa chất cho hoạt động axit hóa đòi hỏi các hợp chất ống chuyên dụng.

Đối với các phương pháp xử lý axit hóa bằng axit clohydric hoặc axit flohydric, vật liệu ống fluorocarbon (FKM) mang lại khả năng chống chịu cao nhất. Đối với chất lỏng bẻ gãy tiêu chuẩn, HNBR cung cấp sự kết hợp cân bằng giữa khả năng kháng hóa chất và độ ổn định nhiệt độ. Dưới đây là bản tóm tắt các cân nhắc về khả năng tương thích hóa học.

• HNBR (Nitrile hydro hóa): Thích hợp cho dầu diesel, dầu khoáng và hầu hết các chất lỏng bẻ gãy; phạm vi nhiệt độ -40°F đến 275°F.
• FKM (Fluorocacbon): Tuyệt vời cho axit hóa và hydrocarbon thơm; phạm vi nhiệt độ -20°F đến 400°F; chi phí cao hơn.
• NBR (Nitrile): Tốt cho chất lỏng gốc dầu mỏ nhưng khả năng tương thích hạn chế với chất lỏng bẻ gãy nhiệt độ cao.
• UPE (Polyethylene trọng lượng phân tử siêu cao): Khả năng chống mài mòn và hóa chất vượt trội cho các ứng dụng chuyên dụng.

5. Kết nối cuối và tính toàn vẹn của hội

Cụm ống chỉ chắc chắn bằng các đầu nối cuối của nó. cho Ống gãy và mỏ dầu assemblies with hammer unions , kỹ thuật uốn thích hợp và lựa chọn khớp nối là rất quan trọng. Các khớp nối búa (như Hình 100, Hình 1502 hoặc Hình 206) là tiêu chuẩn công nghiệp cho các kết nối nứt gãy áp suất cao do khả năng kết nối nhanh và khả năng bịt kín đáng tin cậy dưới áp suất cực cao.

Khi chỉ định các cụm lắp ráp, hãy xác minh rằng quy trình uốn có đáp ứng các tiêu chuẩn API 7K hoặc ISO 6803. Các kết nối bị uốn quá mức có thể bị bung ra khi chịu áp lực, trong khi việc uốn quá mức có thể làm hỏng lớp gia cố, tạo ra điểm hư hỏng tiềm ẩn. Thử nghiệm của bên thứ ba xác nhận rằng các cụm được uốn đúng cách sẽ duy trì 100% áp suất làm việc định mức và áp suất nổ của ống.

5.1 Thông số kỹ thuật lắp ráp khóa

• Giữ nếp gấp: Phải đạt tối thiểu 90% áp suất nổ ống tại giao diện khớp nối.
• Vật liệu ghép: Thép carbon với lớp phủ kẽm hoặc epoxy để chống ăn mòn trong môi trường mỏ dầu ngoài trời.
• Truy xuất nguồn gốc: Mỗi cụm lắp ráp phải bao gồm một số sê-ri với các bản ghi dữ liệu uốn để đảm bảo chất lượng và phân tích lỗi.

6. Tiêu chuẩn ngành và yêu cầu chứng nhận

Việc tuân thủ các tiêu chuẩn ngành được công nhận là điều không thể thương lượng đối với các hoạt động khai thác mỏ dầu. API 7K là tiêu chuẩn chính cho ống khoan và bảo dưỡng giếng, bao gồm các yêu cầu về thiết kế, sản xuất và thử nghiệm. Ống nứt gãy và mỏ dầu được chứng nhận API 7K đảm bảo rằng sản phẩm đã trải qua thử nghiệm nổ, xung và uốn cong nghiêm ngặt.

Các tiêu chuẩn bổ sung bao gồm ISO 6803 cho thử nghiệm xung lực, chứng nhận ABS cho các ứng dụng ngoài khơi và sự phê duyệt của MSHA cho môi trường khai thác dưới lòng đất. Thông số kỹ thuật mua sắm phải yêu cầu rõ ràng các báo cáo thử nghiệm (CTR) được chứng nhận cho từng lô, ghi lại áp suất nổ, cường độ bám dính và xác minh kích thước.

Câu hỏi thường gặp (FAQ)

• Hỏi: Tuổi thọ sử dụng điển hình của ống bị gãy khi vận hành thường xuyên là bao lâu?
  Trả lời: Trong các hoạt động bẻ gãy điển hình với chu kỳ áp suất 200-300 cho mỗi công việc, một ống mềm chất lượng với ống HNBR và cốt thép xoắn ốc có thể tồn tại từ 3 đến 5 năm. Nên thay thế khi nắp có vết cắt rõ ràng, cốt thép lộ ra hoặc sau bất kỳ sự tăng áp suất đáng kể nào vượt quá 110% áp suất làm việc.
• Hỏi: Làm cách nào để xác định kích thước ống chính xác cho hoạt động bẻ gãy?
  Trả lời: Kích thước ống được xác định bởi tốc độ dòng chảy và yêu cầu giảm áp suất. Đối với hầu hết các ứng dụng bẻ gãy, đường kính trong 2 inch và 3 inch là tiêu chuẩn cho các kết nối đa dạng, trong khi ống 4 inch được sử dụng cho các đường tên lửa. Sử dụng tính toán Darcy-Weisbach để xác minh rằng độ giảm áp suất không vượt quá 10% áp suất làm việc ở lưu lượng tối đa.
• Hỏi: Nếu ống bị gãy có thể sửa chữa được không?
  Trả lời: Không được phép sửa chữa tại hiện trường đối với các ống nứt áp suất cao theo API 7K. Bất kỳ vết cắt hoặc mài mòn nào xuyên qua lớp vỏ bên ngoài và làm lộ ra phần cốt thép đều cần phải ngừng sử dụng ngay lập tức. Các bộ phận đã sửa chữa không thể được chứng nhận lại về mức áp suất ban đầu.
• Hỏi: Sự khác biệt giữa ống gãy và ống khoan quay là gì?
  Trả lời: Ống bẻ gãy được thiết kế để truyền dòng chảy cao, áp suất cao của bùn mài mòn với chu kỳ áp suất thường xuyên. Ống khoan quay (ống kelly) được thiết kế để quay và rung liên tục tại sàn giàn khoan. Chúng không thể thay thế cho nhau; Ống gãy thường có lớp vỏ dày hơn và kiểu bố trí cốt thép khác nhau.

Tài liệu tham khảo

• Viện Dầu khí Hoa Kỳ. (2023). Đặc tả API 7K: Thiết bị khoan và bảo dưỡng giếng . Dịch vụ xuất bản API.
• Tổ chức Tiêu chuẩn hóa Quốc tế. (2020). ISO 6803: Ống và cụm ống cao su hoặc nhựa - Thử xung áp suất thủy lực mà không uốn .
• Hiệp hội kỹ sư ăn mòn quốc gia. (2022). NACE SP0472: Các phương pháp và biện pháp kiểm soát để ngăn ngừa hiện tượng nứt môi trường trong quá trình hoạt động của mối hàn thép cacbon trong môi trường lọc dầu ăn mòn .
• Hiệp hội kỹ sư dầu khí (2021). SPE 204215: Các phương pháp thực hành tốt nhất để quản lý ống áp suất cao trong hoạt động bẻ gãy thủy lực .
• Viện năng lượng. (2023). Quy tắc thực hành an toàn mẫu EI Phần 15: Phân loại khu vực lắp đặt Xử lý chất lỏng dễ cháy .
• Cục quản lý an toàn và sức khỏe nghề nghiệp. (2022). OSHA 1910.269: Sản xuất, truyền tải và phân phối điện - Yêu cầu về tính toàn vẹn của ống .
