Điều gì tạo ra ống TPU được rèn luyện để trở thành màu tối ưu để truyền tải chất ứng dụng cao?

Trong hoạt động bẻ gãy thủy lực, việc lựa chọn vật liệu cho hệ thống truyền chất lỏng ảnh hưởng trực tiếp đến hiệu quả và an toàn vận hành. các Ống TPU bị gãy đại diện cho một loại ống nhựa nhiệt dẻo chuyên dụng được thiết kế cho các ứng dụng áp suất cực cao, kháng hóa chất và độ bền môi trường. Đối với các chuyên gia mua sắm, kỹ sư và nhà phân phối bán buôn trong lĩnh vực dầu khí, việc hiểu rõ các thông số kỹ thuật của các loại ống này là điều cần thiết. Bài viết này cung cấp phân tích ở cấp độ kỹ sư về khoa học vật liệu, xếp hạng áp suất và kỹ thuật ứng dụng cho hoạt động bẻ gãy. Chúng tôi sẽ kiểm tra các phương pháp xây dựng, số liệu hiệu suất so sánh và các quy trình xác minh chất lượng để hỗ trợ các quyết định mua hàng B2B sáng suốt.

1. Xác định công nghệ: Khoa học vật liệu TPU và kết cấu ống

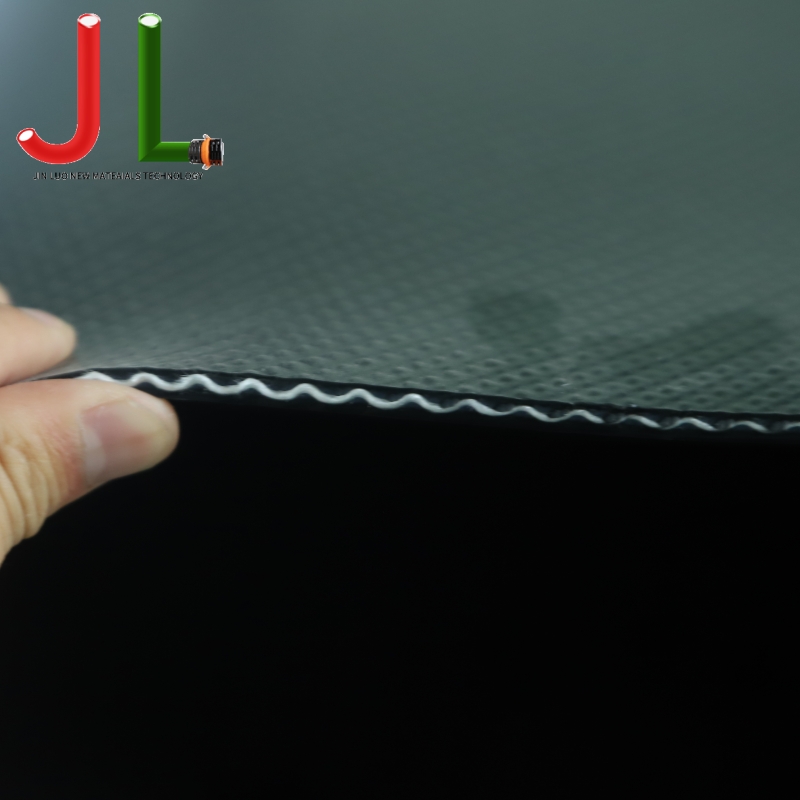

các Ống TPU bị gãy sử dụng polyurethane nhiệt dẻo làm thành phần vật liệu chính. TPU có khả năng chống mài mòn đặc biệt, tính linh hoạt trong phạm vi nhiệt độ rộng và khả năng tương thích hóa học vượt trội với chất lỏng bẻ gãy. Vật liệu này có phạm vi độ cứng từ 85 Shore A đến 75 Shore D, mang lại sự cân bằng tối ưu giữa tính linh hoạt và tính toàn vẹn của cấu trúc. Những ống này thường sử dụng cấu trúc nhiều lớp bao gồm ống bên trong, lớp gia cố và vỏ ngoài.

1.1 Lớp xây dựng và chức năng của chúng

• Ống bên trong : Công thức TPU được tối ưu hóa để tương thích với chất lỏng. Chống lại quá trình thủy phân và duy trì sự ổn định kích thước trong chu kỳ áp suất liên tục.
• Lớp gia cố : Cấu trúc sợi polyester có độ bền kéo cao hoặc lớp dệt aramid. Cung cấp khả năng chống áp lực nổ và ngăn ngừa sự giãn dài của ống dưới áp lực.
• Bìa ngoài : Hợp chất TPU chống mài mòn. Bảo vệ chống lại hư hỏng cơ học, suy thoái tia cực tím và tiếp xúc với môi trường.

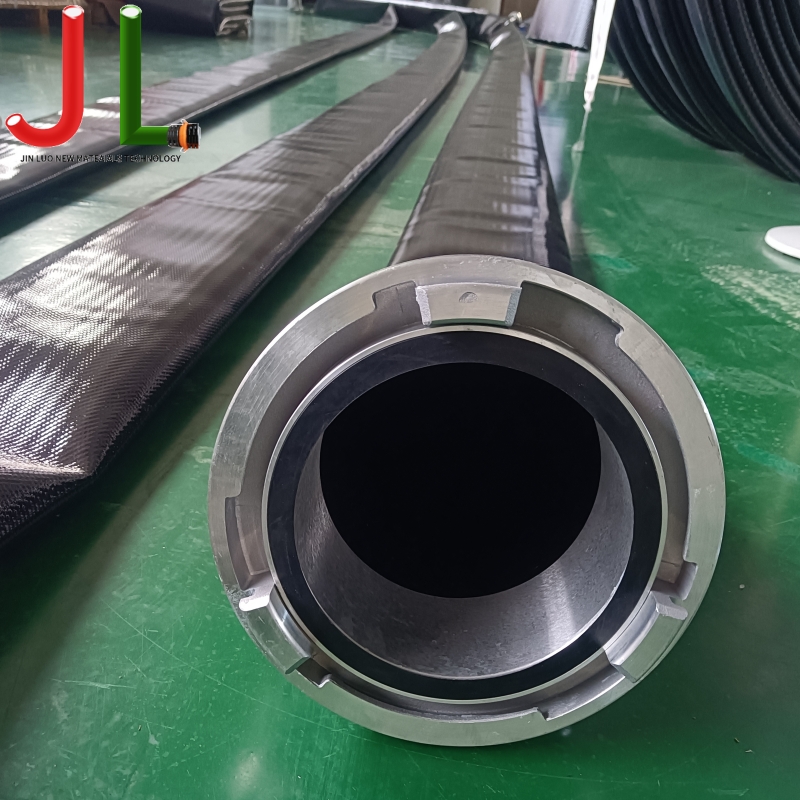

• Giao diện khớp nối : Các phụ kiện được uốn hoặc uốn cong được thiết kế để chống mỏi do xung lực. Quan trọng để duy trì tính toàn vẹn của cụm trong điều kiện áp suất tuần hoàn.

2. Xếp hạng áp suất và thông số kỹ thuật hiệu suất

Hoạt động bẻ gãy thủy lực đòi hỏi các ống có khả năng chịu được các điều kiện áp suất cực cao. các ống bẻ gãy áp suất cao cho mỏ dầu thường hoạt động ở áp suất làm việc từ 145 psi đến 650 psi, với áp suất nổ gấp bốn lần áp suất làm việc. Xác nhận hiệu suất tuân theo các tiêu chuẩn SAE J517 và ISO 18752, trong đó xác định các yêu cầu kiểm tra xung, bán kính uốn cong tối thiểu và xếp hạng nhiệt độ.

2.1 Các thông số hiệu suất quan trọng

• Áp suất làm việc : Phạm vi áp suất vận hành liên tục từ 3.000 psi đến 10.000 psi, tùy thuộc vào đường kính và cấu hình cốt thép.
• Áp lực nổ : Hệ số an toàn tối thiểu 3:1 với áp suất nổ vượt quá 2100 psi đối với các biến thể áp suất cao.
• Phạm vi nhiệt độ : -40°C đến 70°C đối với công thức chuẩn.

3. Khả năng tương thích hóa học và khả năng chống chất lỏng

Chất lỏng bẻ gãy chứa các công thức hóa học phức tạp bao gồm chất giảm ma sát, chất tạo gel, chất diệt khuẩn và axit. các ống TPU chống gãy chịu hóa chất phải chứng minh khả năng tương thích với các hóa chất tích cực này. TPU thể hiện khả năng chống chịu tuyệt vời đối với chất lỏng gốc hydrocarbon, axit loãng và dung dịch kiềm thường được sử dụng trong các hoạt động bẻ gãy. Lựa chọn vật liệu phải xem xét nhiệt độ, nồng độ và thời gian tiếp xúc của chất lỏng.

3.1 Đánh giá khả năng tương thích hóa học

• Kháng hydrocarbon : TPU ít bị trương nở và không bị biến chất khi tiếp xúc với dầu diesel, dầu thô và các sản phẩm tinh chế.
• Kháng axit : Thích hợp cho axit clohydric loãng (nồng độ 15%) được sử dụng trong các ứng dụng bẻ gãy axit.
• Hệ thống gel : Tương thích với chất lỏng bẻ gãy polyme tổng hợp và gốc guar.
• Chất oxy hóa : Khả năng chống chịu hạn chế với các chất oxy hóa mạnh như thuốc tẩy; vật liệu thay thế được khuyến khích cho các ứng dụng này.

4. Kỹ thuật ứng dụng cho hoạt động bẻ gãy

Việc triển khai thành công các ống nứt gãy đòi hỏi phải xem xét các thông số vận hành, bao gồm chu trình áp suất, ứng suất cơ học và điều kiện môi trường. các ống frac cho dịch vụ tốt phải phù hợp với các điều kiện tải trọng động, bao gồm lực rung, lực uốn và lực căng. Các kỹ sư phải chỉ định các cụm ống có phụ cấp bán kính uốn cong phù hợp và cấu hình giảm ứng suất.

4.1 Những cân nhắc về cài đặt và định tuyến

• Bán kính uốn cong tối thiểu : Thông thường từ 10 đến 15 lần đường kính ngoài của ống. Vượt quá bán kính uốn cong tối thiểu sẽ làm giảm tuổi thọ của ống và tăng ứng suất khớp nối.
• Xả tĩnh điện : Công thức dẫn điện có sẵn cho các ứng dụng yêu cầu tiêu tán tĩnh điện.
• Bảo vệ mài mòn : Ống bọc bên ngoài được khuyên dùng cho các khu vực có độ mài mòn cao, bao gồm các điểm tiếp xúc với mặt đất và các vị trí tiếp xúc của thiết bị.
• Giảm căng thẳng khớp nối : Khoảng cách kẹp thích hợp và hệ thống hỗ trợ giúp ngăn ngừa hiện tượng mỏi khớp nối trong điều kiện vận hành động.

5. Yêu cầu về đảm bảo chất lượng và chứng nhận

Mua sắm B2B yêu cầu các giao thức xác minh chất lượng nghiêm ngặt. các Ống gãy API 7K được chứng nhận trạng thái cho thấy sự tuân thủ các thông số kỹ thuật của Viện Dầu khí Hoa Kỳ đối với thiết bị khoan và bảo dưỡng giếng. Chứng nhận API 7K xác nhận hệ thống chất lượng sản xuất, độ chính xác về kích thước và các giao thức kiểm tra hiệu suất. Các chứng nhận bổ sung có thể bao gồm phê duyệt loại ABS cho các ứng dụng hàng hải và chứng nhận DNV cho các hoạt động ngoài khơi.

5.1 Tài liệu cần thiết để mua sắm

• Báo cáo thử nghiệm vật liệu : Tài liệu về đặc tính của hợp chất TPU, bao gồm độ cứng, độ bền kéo và độ giãn dài khi đứt.
• Giấy chứng nhận kiểm tra áp suất : Bằng chứng thử nghiệm thủy tĩnh ở áp suất làm việc 150% cho mỗi chiều dài được sản xuất.
• Hồ sơ truy xuất nguồn gốc : Số lô và mã ngày sản xuất cho phép truy xuất nguồn gốc nguyên liệu hoàn chỉnh.
• Kiểm tra của bên thứ ba : Báo cáo xác minh độc lập cho các ứng dụng quan trọng yêu cầu đảm bảo chất lượng được chứng nhận.

6. Phân tích so sánh: Ống thủy lực TPU và cao su

Khi lựa chọn ống cho các ứng dụng bẻ gãy, các kỹ sư phải đánh giá TPU so với kết cấu cao su truyền thống. các Ống TPU bị gãy mang lại những lợi thế khác biệt về giảm trọng lượng, tính linh hoạt và khả năng chống mài mòn so với các lựa chọn thay thế cao su. Tuy nhiên, ống cao su có thể mang lại hiệu suất vượt trội trong các ứng dụng nhiệt độ cao cụ thể. Sự so sánh sau đây hỗ trợ việc lựa chọn sáng suốt dựa trên yêu cầu vận hành.

So sánh hiệu suất: Ống gãy TPU và ống cao su

7. Chiến lược thay thế và quản lý vòng đời

Quản lý vòng đời hiệu quả giúp tối đa hóa lợi tức đầu tư và đảm bảo an toàn vận hành. các ống TPU chống mài mòn để gãy xương thường cung cấp 5 ~ 6 năm hoạt động trong điều kiện dịch vụ khắc nghiệt. Tiêu chí thay thế bao gồm độ mòn lớp vỏ bên ngoài có thể nhìn thấy, phần gia cố lộ ra, hư hỏng khớp nối hoặc lỗi kiểm tra áp suất. Các cơ sở nên thực hiện các quy trình kiểm tra và lịch trình thay thế dựa trên điều kiện vận hành thực tế.

7.1 Yêu cầu về quy trình kiểm tra

• Kiểm tra trực quan : Kiểm tra hàng ngày xem vỏ có bị hư hỏng, bị xoắn hoặc chuyển động của khớp nối hay không.
• Kiểm tra áp suất : Thử nghiệm thủy tĩnh hàng năm ở áp suất làm việc 150% đối với các ống mềm hoạt động liên tục.
• Tính liên tục về điện : Thử nghiệm hàng năm đối với ống dẫn điện dùng trong các ứng dụng phóng tĩnh điện.
• Tài liệu : Lưu giữ hồ sơ dịch vụ, bao gồm ngày lắp đặt, giờ hoạt động và kết quả kiểm tra.

Câu hỏi thường gặp (FAQ)

Áp suất làm việc tối đa để làm gãy ống TPU là bao nhiêu?
Áp suất làm việc dao động từ 145 đến 650 psi. Đánh giá cụ thể phụ thuộc vào đường kính ống và cấu hình cốt thép. Luôn xác minh mức áp suất bằng tài liệu của nhà sản xuất và chọn ống có hệ số an toàn tối thiểu 3:1 so với áp suất vận hành hệ thống tối đa.

TPU so sánh với cao su như thế nào trong các ứng dụng làm gãy ống?
TPU mang lại những lợi thế đáng kể trong việc giảm trọng lượng (nhẹ hơn khoảng 30-40%), cải thiện tính linh hoạt (bán kính uốn cong nhỏ hơn), hiệu suất chống lão hóa và khả năng chống mài mòn vượt trội. Ống cao su thường mang lại hiệu suất ở nhiệt độ cao tốt hơn trên 85°C và chi phí ban đầu thấp hơn. Việc lựa chọn phụ thuộc vào các yêu cầu vận hành cụ thể, bao gồm mức độ tiếp xúc với nhiệt độ, tần suất xử lý và điều kiện môi trường.

Tôi nên yêu cầu những chứng nhận nào từ các nhà cung cấp ống gãy?
Tất cả các ống phải được cung cấp báo cáo thử nghiệm vật liệu, chứng chỉ kiểm tra áp suất và tài liệu truy xuất nguồn gốc đầy đủ.

Tuổi thọ sử dụng điển hình của ống TPU bị nứt là bao nhiêu?
Tuổi thọ sử dụng thay đổi đáng kể dựa trên điều kiện vận hành, tần suất đạp xe áp suất và cách xử lý. Trong các hoạt động bẻ gãy liên tục, ống TPU thường có thời gian vận hành từ 5~6 năm trước khi thay thế. Các quy trình bảo quản, xử lý và kiểm tra thích hợp sẽ kéo dài tuổi thọ sử dụng. Các cơ sở nên thiết lập lịch trình thay thế dựa trên kết quả kiểm tra trực quan và kết quả kiểm tra áp suất thay vì chỉ dựa trên thời gian theo lịch.

Tài liệu tham khảo

• Viện Dầu khí Hoa Kỳ. (2022). Đặc tả API 7K: Thiết bị khoan và bảo dưỡng giếng. Phiên bản thứ 6.
• Tổ chức Tiêu chuẩn hóa Quốc tế. (2020). ISO 18752:2020 - Ống và cụm ống cao su, nhựa - Thử xung thủy lực.
• Hiệp hội kỹ sư ô tô. (2021). SAE J517: Tiêu chuẩn ống thủy lực.
• Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ. (2023). ASTM D412: Phương pháp thử nghiệm tiêu chuẩn đối với cao su lưu hóa và chất đàn hồi nhựa nhiệt dẻo - Độ căng.
• Hiệp hội kỹ sư ăn mòn quốc gia. (2022). NACE SP0177: Giảm thiểu tác động của dòng điện xoay chiều và sét trên kết cấu kim loại và hệ thống kiểm soát ăn mòn.
• Tạp chí Công nghệ Dầu khí. (2023). "Những tiến bộ trong công nghệ ống áp suất cao cho hoạt động bẻ gãy thủy lực." Tập. 75, Số 8, Trang 42-48.
•
