Ống TPU Lay có phải là lựa chọn tối ưu cho công việc truyền tải chất liệu của bạn không?

Trong lĩnh vực truyền chất lỏng công nghiệp, việc lựa chọn ống xả ảnh hưởng trực tiếp đến hiệu quả vận hành, độ an toàn và tổng chi phí sở hữu. Trong khi PVC và cao su có truyền thống thống trị thị trường, TPU nằm ống phẳng đã nổi lên như một giải pháp thay thế hiệu suất cao, đặc biệt cho các ứng dụng đòi hỏi khắt khe liên quan đến hydrocarbon, mài mòn và nhiệt độ khắc nghiệt. Bài viết này cung cấp phân tích ở cấp độ kỹ sư về ống phẳng dạng phẳng TPU, kiểm tra các đặc tính vật liệu, khả năng kháng hóa chất, xếp hạng áp suất và tính phù hợp cho các nhiệm vụ chuyên biệt như vận chuyển dầu.

Ống phẳng TPU và PVC: Phân tích vật liệu so sánh

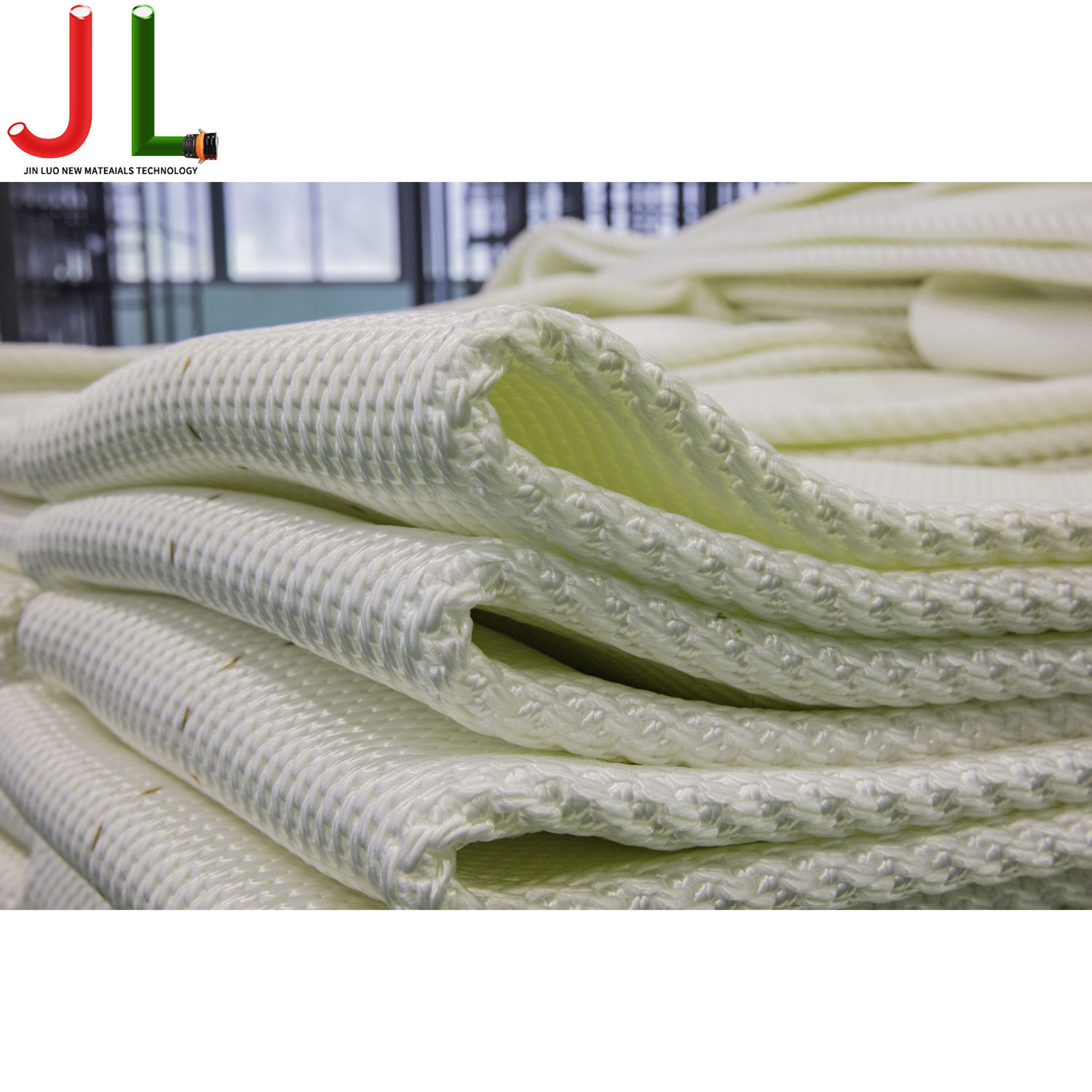

Lựa chọn giữa Ống phẳng TPU vs PVC đòi hỏi sự hiểu biết chi tiết về khoa học polymer và nhu cầu ứng dụng. Ống PVC (Polyvinyl Clorua) thường được làm dẻo để đạt được độ linh hoạt, nhưng điều này phải trả giá bằng sự ổn định lâu dài. Ngược lại, TPU (Polyurethane nhiệt dẻo) là hợp kim đàn hồi kết hợp tính đàn hồi của cao su với độ dẻo dai của nhựa. Phương pháp xây dựng "ép đùn xuyên qua sợi dệt", trong đó TPU bao bọc lớp gia cố polyester có độ bền cao, tạo ra cấu trúc đồng nhất không có chất kết dính, loại bỏ rủi ro bong tróc.

Ma trận hiệu suất: TPU so với PVC so với Cao su

Để định lượng sự khác biệt, bảng dưới đây so sánh các thông số kỹ thuật quan trọng của ba loại vật liệu phổ biến được sử dụng trong kết cấu ống phẳng nằm.

Dữ liệu xác nhận rằng mặc dù PVC vẫn là một lựa chọn chi phí thấp cho việc tưới tiêu nói chung, TPU nằm ống phẳng biện minh cho chi phí ban đầu cao hơn thông qua thời gian sử dụng kéo dài trong môi trường mài mòn và tích cực về mặt hóa học .

Khả năng kháng hóa chất của ống phẳng TPU Lay: Đánh giá chi tiết

Đối với các kỹ sư thu mua, tpu nằm ống phẳng kháng hóa chất hồ sơ là yếu tố quyết định. Sức đề kháng của TPU bắt nguồn từ cấu trúc phân tử của nó, mang lại tính trơ cho nhiều loại chất mà không cần sử dụng chất hóa dẻo di chuyển có thể làm ô nhiễm chất lỏng.

Khả năng tương thích với chất lỏng công nghiệp

TPU vốn có khả năng chống lại hydrocacbon béo, dầu bôi trơn và mỡ bôi trơn. Nó cũng hoạt động tốt với nước lợ, nước biển, axit và kiềm loãng. Tuy nhiên, nó không thích hợp với dung môi phân cực mạnh, este hoặc xeton. Dưới đây là hướng dẫn tương thích dựa trên bảng dữ liệu kỹ thuật:

• Hydrocacbon (Diesel, Dầu hỏa, Dầu thô): Tuyệt vời. Lớp lót ống duy trì độ bền kéo (tối thiểu 5.800 psi hoặc 40 MPa) ngay cả khi tiếp xúc kéo dài.
• Bùn khoan & vữa xi măng: Khả năng chống mài mòn tuyệt vời ngăn ngừa xói mòn bên trong.
• Nước uống được: Các hợp chất TPU cụ thể được chứng nhận NSF/ANSI 61, đảm bảo không truyền mùi vị vào nước uống.
• Phân bón nông nghiệp (Phân lỏng): Tuyệt vời; ống TPU mịn cho phép dễ dàng rửa sạch và ngăn ngừa sự tích tụ cặn.

Kháng hóa chất: Yếu tố nhiệt độ và nồng độ

Khả năng kháng hóa chất của TPU không phải là tuyệt đối; nó là một hàm của nhiệt độ và nồng độ hóa học. Ở nhiệt độ cao, tốc độ tấn công hóa học tăng tốc. Đối với hoạt động liên tục, phạm vi nhiệt độ sử dụng tiêu chuẩn là -50°C đến 65°C, với mức cao nhất cho phép lên tới 80°C. Đối với các ứng dụng yêu cầu khả năng chống axit đậm đặc ở nhiệt độ cao, có thể cần có phiên bản TPU chuyên dụng hoặc vật liệu thay thế. Các nhà sản xuất có thể cung cấp biểu đồ kháng hóa chất cụ thể theo yêu cầu cho các ứng dụng riêng biệt.

Xếp hạng áp suất ống phẳng TPU Lay: Thiết kế giới hạn an toàn

Hiểu biết về đánh giá áp suất ống phẳng tpu lay là rất quan trọng cho việc thiết kế hệ thống và tuân thủ an toàn. Áp suất thường được xác định bởi hai giá trị: Áp suất làm việc (áp suất tối đa trong quá trình sử dụng bình thường) và Áp suất nổ (điểm mà tại đó ống bị hỏng nghiêm trọng).

Áp suất làm việc so với áp suất nổ: Hệ số an toàn

Các tiêu chuẩn công nghiệp quy định hệ số an toàn, thường là 3:1 hoặc 4:1, giữa áp suất nổ và áp suất làm việc. Ví dụ, một ống có áp suất làm việc là 300 psi phải có áp suất nổ tối thiểu là 900 psi. Điều này gây ra hiện tượng tăng áp, tăng áp và ứng suất cơ học trong quá trình vận hành.

Đánh giá áp suất theo đường kính và độ dày của tường

Xếp hạng áp suất có liên quan nghịch với đường kính. Ống 2 inch có thể chịu được áp suất cao hơn đáng kể so với ống 16 inch do công thức ứng suất vòng. Bảng dưới đây tổng hợp dữ liệu từ nhiều nhà sản xuất để hiển thị các phạm vi áp suất điển hình.

Điều quan trọng cần lưu ý là mức áp suất cuối cùng của cụm được xác định bởi thành phần có xếp hạng thấp nhất, thường là khớp nối. Các khớp nối thân bằng thép không gỉ (ví dụ: 316 SS) được khuyên dùng để duy trì tính toàn vẹn áp suất cao trong môi trường ăn mòn.

Ống phẳng TPU nhẹ: Ưu điểm về hậu cần và vận hành

Nhu cầu về ống phẳng TPU nhẹ được thúc đẩy bởi nhu cầu triển khai nhanh chóng và giảm sự mệt mỏi của phi hành đoàn. Trong các tình huống ứng phó khẩn cấp, chẳng hạn như chữa cháy vùng đất hoang hoặc kiểm soát lũ lụt, mỗi kg đều quan trọng.

Định lượng lợi thế về trọng lượng

Ống hút cao su 6 inch tiêu chuẩn có thể nặng tới 5-6 kg/m (3,3-4,0 lbs/ft). Ngược lại, màn hình 6 inch ống phẳng TPU nhẹ nặng khoảng 2,48 kg/m (1,66 lbs/ft). Đối với chiều dài 200 mét (660 ft), điều này thể hiện việc tiết kiệm trọng lượng hơn 500 kg (1100 lbs). Mức giảm này cho phép:

• Đóng gói và giải nén nhanh hơn: Khối lượng và trọng lượng cuộn dây thấp hơn làm giảm căng thẳng cho nhân viên.
• Giảm chi phí vận chuyển: Có thể nạp thêm vòi cho mỗi xe tải hoặc máy bay trực thăng.
• Xử lý đơn giản: Có thể được triển khai từ một phương tiện đang di chuyển hoặc bởi một nhóm nhỏ.

Đặc tính "nằm phẳng", trong đó ống phẳng hoàn toàn khi xả nước, cũng có nghĩa là diện tích cất giữ nhỏ hơn và cho phép vệ sinh và bảo trì dễ dàng hơn.

Ống phẳng TPU Lay để truyền dầu: Giao thức thiết kế và an toàn

sử dụng TPU nằm ống phẳng for oil transfer yêu cầu các tính năng thiết kế cụ thể để giảm thiểu rủi ro liên quan đến chất lỏng dễ cháy và tĩnh điện. Ống TPU tiêu chuẩn có khả năng chịu dầu, nhưng các ứng dụng ngoài khơi và nhà máy lọc dầu đòi hỏi phải nâng cao độ an toàn.

Kết cấu và liên kết chống tĩnh điện

Khi hydrocarbon chảy qua ống với tốc độ cao, tĩnh điện sẽ tích tụ. Nếu không tiêu tan, sự phóng tĩnh điện có thể đốt cháy hơi. Ống hiệu suất cao được thiết kế cho tpu đặt ống phẳng để truyền dầu tích hợp cơ chế nối đất. Ví dụ, các ống mềm ngoài khơi chuyên dụng kết hợp hai dây nối đất bằng đồng được bọc bên trong thân ống, chạy dọc theo toàn bộ chiều dài của nó.

Các dây này phải được liên kết điện với các khớp nối dẫn điện (chẳng hạn như các dây được làm từ sắt dẻo hoặc thép không gỉ) và sau đó được nối đất thực sự. Điện trở của hệ thống như vậy được thiết kế ở mức thấp hơn nhiều so với ngưỡng 1,5 ohm/ft (4,9 ohm/m) theo yêu cầu của các tiêu chuẩn quân sự như MIL-PRF-370K.

Độ bền cơ học để chuyển hydrocarbon

Ngoài khả năng tản tĩnh điện, các ống dẫn dầu đòi hỏi độ bền kéo cao để chịu được lực kéo trong các hoạt động giữa tàu với bờ hoặc tàu với tàu. Lớp gia cố dệt tròn cung cấp mức độ bền kéo lên đến 80.000 lbs (đối với ống 16"), đảm bảo ống không bị tách ra dưới trọng lượng của chính nó hoặc do trôi dạt tàu. Vỏ TPU cũng cung cấp khả năng chống chịu cần thiết đối với nhiên liệu hầm, nhiên liệu máy bay và dầu thô, ngăn chặn sự phồng lên hoặc mềm đi của lớp bên ngoài.

Kết luận: Chỉ định ống phẳng TPU Lay cho các hoạt động quan trọng

Ưu điểm kỹ thuật của TPU nằm ống phẳng đều rõ ràng: nó có khả năng chống mài mòn vượt trội, phạm vi tương thích hóa học rộng và tỷ lệ độ bền trên trọng lượng cao so với ống cao su hoặc PVC thông thường. Khi chỉ định cho dự án của bạn, hãy xem xét những điều sau:

• Đối với các ứng dụng liên quan đến hydrocarbon, hãy ưu tiên các ống có tpu nằm ống phẳng kháng hóa chất xác nhận và hệ thống dây điện chống tĩnh điện bắt buộc.
• Để khử nước hoặc tưới tiêu ở địa hình gồ ghề, độ bền của ống phẳng TPU nhẹ giảm chu kỳ thay thế.
• Luôn xác minh đánh giá áp suất ống phẳng tpu lay chống lại áp suất động tối đa của hệ thống của bạn, bao gồm cả các sự kiện đột biến.
• Khi so sánh Ống phẳng TPU vs PVC , tính toán tổng chi phí vòng đời, không chỉ giá mua ban đầu, tính đến tuổi thọ và giảm chi phí bảo trì.

Đối với các ứng dụng chuyên biệt như tpu đặt ống phẳng để truyền dầu , nhấn mạnh vào tài liệu xác nhận ống đáp ứng các tiêu chuẩn ngành về độ dẫn điện và khả năng tương thích chất lỏng. Bằng cách kết hợp khoa học vật liệu với ứng dụng, các kỹ sư có thể đảm bảo hoạt động truyền chất lỏng an toàn, hiệu quả và tiết kiệm chi phí.

Câu hỏi thường gặp (FAQ)

1. Có thể sử dụng ống phẳng TPU để bơm nhiên liệu diesel liên tục không?

Có, TPU vốn có khả năng chống lại dầu diesel và các hydrocacbon béo khác. Tuy nhiên, để bơm liên tục, đặc biệt là trong môi trường biển hoặc ngoài khơi, cần có một ống mềm được thiết kế đặc biệt với dây chống tĩnh điện và khớp nối dẫn điện để ngăn chặn hiện tượng phóng tĩnh điện.

2. Độ linh hoạt của TPU so với cao su ở -40°C như thế nào?

TPU duy trì tính linh hoạt tuyệt vời ở nhiệt độ -50°C mà không cần sử dụng chất hóa dẻo có thể di chuyển. Các hợp chất cao su cũng có thể hoạt động ở nhiệt độ thấp, nhưng chúng có thể yêu cầu các công thức đặc biệt (và đắt tiền hơn). TPU thường ổn định hơn ở hiệu suất ở nhiệt độ thấp.

3. Nhiệt độ hoạt động liên tục tối đa của ống phẳng TPU là bao nhiêu?

Nhiệt độ hoạt động liên tục tối đa tiêu chuẩn là 65°C (150°F). Cho phép đạt mức nhiệt độ cao nhất trong thời gian ngắn lên tới 80°C (175°F), nhưng việc tiếp xúc kéo dài ở giới hạn trên này sẽ làm giảm tuổi thọ của ống.

4. Ống phẳng TPU có an toàn cho nước uống không?

Có, nhưng chỉ khi ống được chứng nhận cụ thể theo tiêu chuẩn NSF/ANSI 61 hoặc tương đương. Không phải tất cả các hợp chất TPU đều dùng cho thực phẩm; một số có chứa chất phụ gia không phù hợp với nước uống. Luôn xác minh chứng nhận.

5. Điều gì gây ra hiện tượng "rắn" trong ống nằm phẳng và TPU có ngăn ngừa được điều đó không?

"Rắn" hoặc mất ổn định ngang dưới áp lực là do cốt thép bị kéo dài quá mức. Ống TPU chất lượng cao sử dụng sợi polyester dệt tròn hạn chế độ giãn dài dưới 2%, giúp ống không bị xoắn và ngoằn ngoèo, đảm bảo dòng chảy ổn định và giảm mài mòn.

Tài liệu tham khảo

1. TIPSA. (2025). Địa hình Oroflex - Ống xả phẳng TPU ép đùn dòng chảy cao. tipa.com
2. Sunhose. (2025). Giải mã ống Layflat: Tại sao PVC, Cao su và TPU đáp ứng các nhu cầu khác nhau. sunhose.com
3. TIPSA. (nd). OROFLEX OFFSHORE - Ống xả dầu và nhiên liệu TPU ép đùn cực kỳ chắc chắn. Công nghiệp trực tiếp
4. Orientflex. (nd). Ống Layflat TPU. orientrubber.com
5. Tập đoàn ống ZYfire. (nd). Ống Layflat TPU áp suất làm việc Zyfire Layflat 12 "200 Psi. madeinchina.com
6. cnhoseflex.com. (2023). Ống Layflat TPU - Thông số kỹ thuật. cnhoseflex.com
7. cnhoseflex.com. (2024). Tổng quan về vật liệu ống Layflat: Ưu và nhược điểm của PVC, PE và TPU. cnhoseflex.com
8. Hitechcorp. (2020). Ống Layflat TPU - Dữ liệu kỹ thuật. hitechcorp.com.vn
9. John M. Ellsworth. (nd). Kuriyama OFAQ 6 inch. Vòi xả nước uống được bằng phẳng Polyurethane. jmesale.com
