Ống Layflat là gì và bạn có cần một cái không?

Cho dù bạn đang quản lý một dự án thủy lợi quy mô lớn, điều phối ứng phó lũ lụt khẩn cấp hay tìm nguồn cung ứng giải pháp vận chuyển chất lỏng cho hoạt động dầu khí thì việc chọn ống mềm phù hợp là một quyết định kỹ thuật quan trọng. Ống nằm phẳng đã trở thành giải pháp được ưa chuộng trong hàng chục ngành công nghiệp — được đánh giá cao nhờ khả năng chịu áp suất cao, lưu trữ nhỏ gọn, triển khai nhanh và tuổi thọ hoạt động lâu dài. Hướng dẫn toàn diện này bao gồm mọi thứ mà người quản lý mua sắm, kỹ sư và người mua bán buôn cần biết trước khi chỉ định hoặc mua một ống nằm phẳng .

1. Tìm hiểu về ống Layflat

Điều gì tạo nên sự khác biệt giữa vòi Layflat và vòi tưới vườn

Thoạt nhìn, sự khác biệt giữa một ống nằm phẳng và vòi tưới vườn thông thường có vẻ hời hợt, nhưng sự khác biệt về mặt kỹ thuật là sâu sắc và ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tổng chi phí sở hữu trong môi trường công nghiệp.

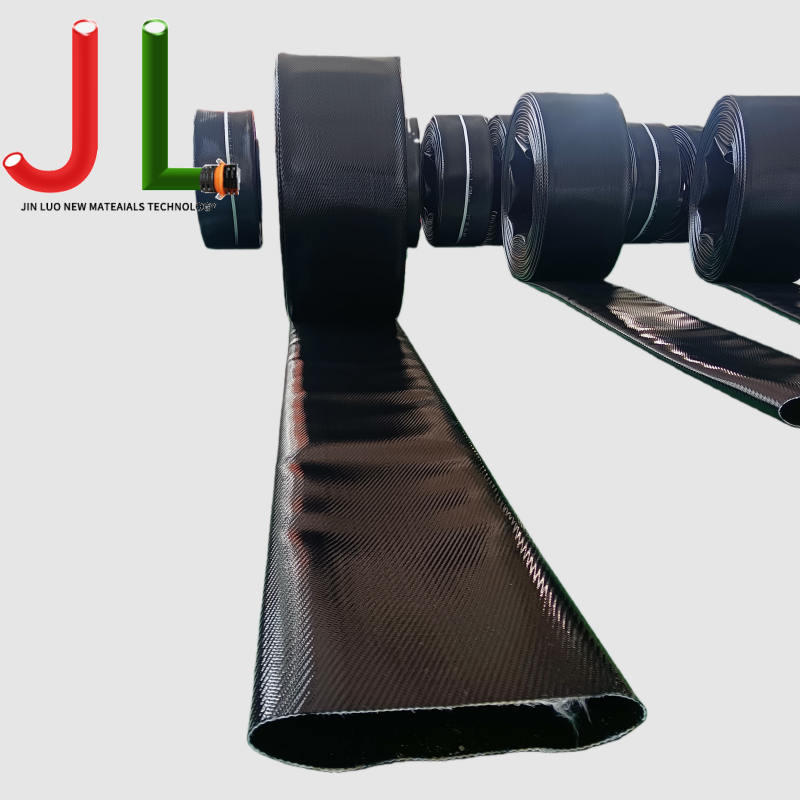

A ống nằm phẳng được thiết kế đặc biệt để nằm phẳng hoàn toàn khi không chịu áp lực, cho phép nó được cuộn trên các cuộn phẳng, được lưu trữ trong không gian nhỏ gọn và được triển khai nhanh chóng trên một khoảng cách dài. Đặc tính xẹp phẳng này đạt được nhờ lớp áo gia cố bằng vải dệt - thường là polyester hoặc nylon - được liên kết với ống bên trong làm từ các vật liệu như PVC, TPU (polyurethane nhiệt dẻo) hoặc cao su NBR. Khi áp suất bên trong được áp dụng, ống sẽ mở rộng thành mặt cắt tròn có khả năng chịu được lưu lượng lớn.

Ngược lại, vòi tưới vườn luôn có hình dạng tròn do kết cấu thành cứng của nó. Mặc dù đủ để cung cấp nước sinh hoạt ở áp suất thấp (thường dưới 60 PSI), nhưng về mặt cấu trúc, nó không phù hợp để truyền chất lỏng khối lượng lớn, vật liệu mài mòn hoặc triển khai ngoài trời kéo dài khi tiếp xúc với tia cực tím và áp lực cơ học.

Bảng dưới đây tóm tắt những khác biệt chính về mặt kỹ thuật giữa một ống nằm phẳng vs garden hose :

Đối với bất kỳ ứng dụng B2B nào có tốc độ dòng chảy vượt quá 200 lít mỗi phút, áp suất vận hành vượt quá 80 PSI hoặc khoảng cách triển khai vượt quá 30 mét, ống nằm phẳng là sự lựa chọn đúng đắn về mặt kỹ thuật. Sử dụng vòi tưới vườn trong những điều kiện này không chỉ không hiệu quả mà còn gây nguy hiểm cho sự an toàn.

Xếp hạng áp suất ống phẳng (PSI) hoạt động như thế nào - Những điều bạn phải biết trước khi mua

Hiểu biết ống nằm phẳng pressure rating psi là cần thiết cho việc thiết kế hệ thống an toàn và hiệu quả. Xếp hạng áp suất trong ống layflat liên quan đến ba giá trị quan trọng mà người mua và kỹ sư phải phân biệt rõ ràng.

• Áp suất làm việc (WP): Áp suất vận hành liên tục tối đa mà ống được thiết kế để duy trì mà không bị suy giảm. Đây là con số được trích dẫn phổ biến nhất trong thông số kỹ thuật của sản phẩm.
• Áp suất nổ (BP): Áp suất tại đó xảy ra sự cố ống dẫn nghiêm trọng. Các tiêu chuẩn công nghiệp thường yêu cầu áp suất nổ tối thiểu phải là tỷ lệ 3:1 hoặc 4:1 so với áp suất làm việc (hệ số an toàn).
• Kiểm tra áp suất: Áp suất áp dụng trong quá trình kiểm tra kiểm soát chất lượng, thường bằng 1,5 × đến 2 × áp suất làm việc, để xác minh tính toàn vẹn của cấu trúc trước khi vận chuyển.

các ống nằm phẳng pressure rating psi phần lớn được xác định bởi các biến kỹ thuật sau:

• Chất liệu áo khoác và mật độ dệt: Polyester có độ denier cao hơn với kiểu dệt chặt hơn giúp tăng khả năng chống đứt.
• Hợp chất ống bên trong: Ống lót TPU vượt trội hơn PVC ở cả khả năng chịu áp lực và kháng hóa chất.

Lưu ý mua sắm quan trọng: Luôn yêu cầu nhà cung cấp của bạn cung cấp tài liệu về áp suất thử nghiệm đã được chứng nhận và tỷ lệ hệ số an toàn. Các ống mềm hoạt động gần áp suất làm việc tối đa mà không có giới hạn an toàn đã được xác minh sẽ gây ra rủi ro đáng kể khi vận hành tại hiện trường.

2. Chọn ống Layflat phù hợp

Ống xả 4 inch: Khi kích thước thực sự quan trọng

các ống nằm phẳng 4 inch discharge hose đặc điểm kỹ thuật đại diện cho một trong những đường kính được sử dụng rộng rãi nhất trong truyền chất lỏng công nghiệp, tạo ra sự cân bằng thực tế giữa công suất dòng chảy, trọng lượng, tính di động và khả năng tương thích của hệ thống.

Công suất dòng chảy cho một ống xả 4 inch có thể đạt 1.500 đến 2.500 lít mỗi phút ở áp suất vận hành máy bơm tiêu chuẩn, khiến nó rất phù hợp cho các hoạt động khử nước, bơm rẽ nhánh, đường ống tưới tiêu nông nghiệp và đường cung cấp chữa cháy tạm thời.

Những cân nhắc chính về quy mô dành cho kỹ sư và nhóm mua sắm:

• Vận tốc dòng chảy: Duy trì tốc độ chất lỏng trong khoảng từ 1,5 đến 3,0 m/s để giảm thiểu tổn thất do ma sát và ngăn chặn sự lắng đọng trầm tích trong các ứng dụng bùn. Ở tốc độ 2 m/s, ống 4” cung cấp khoảng 1.520 L/phút.
• Mất ma sát: Đối với một ống nằm phẳng 4" chạy dài 100 mét mang nước với tốc độ 2 m/s, dự kiến sẽ giảm áp suất khoảng 0,8–1,2 bar. Điều này phải được tính đến khi lựa chọn máy bơm.
• Trọng lượng mỗi mét: Một ống nằm phẳng PVC 4" tiêu chuẩn nặng khoảng 0,9–1,2 kg/m. Một cuộn 100m nặng 90–120 kg — kế hoạch xử lý cơ học.
• Khả năng tương thích khớp nối: Khớp nối 4" BSP, Camlock (Loại C/E) hoặc Storz là các tùy chọn tiêu chuẩn. Xác nhận các tiêu chuẩn lắp đặt cuối cùng với nhà sản xuất máy bơm của bạn trước khi đặt hàng.

Ống nằm phẳng cho máy bơm chuyển nước: Ống mềm phù hợp với thông số kỹ thuật của máy bơm

Chọn một ống nằm phẳng for water transfer pump các ứng dụng đòi hỏi sự căn chỉnh cẩn thận giữa đường cong hiệu suất của máy bơm và đặc tính thủy lực của ống. Sự không phù hợp giữa công suất máy bơm và thông số kỹ thuật của ống là nguyên nhân hàng đầu dẫn đến hỏng ống sớm, tạo bọt và hệ thống hoạt động kém hiệu quả.

các following parameters must be cross-referenced when specifying a ống nằm phẳng for water transfer pump hệ thống:

• Áp suất xả tối đa: các hose working pressure must exceed the pump's maximum discharge pressure by a minimum safety factor of 1.5×. For pumps rated at 6 bar, specify hoses with at least 9 bar (130 PSI) working pressure.
• Tốc độ dòng chảy (Q): Khớp đường kính bên trong của ống với lưu lượng định mức của máy bơm. Các ống có kích thước nhỏ hơn sẽ tăng vận tốc, khuếch đại tổn thất do ma sát và tăng tốc độ mài mòn của ống bên trong.
• Ứng dụng đầu vào và xả: Ống Layflat chỉ được thiết kế cho áp suất dương (xả). Chúng không có cấu trúc phù hợp cho các ứng dụng phía hút (áp suất âm) do thiết kế thu gọn của chúng. Sử dụng ống hút gia cố hoặc ống cứng ở phía đầu vào.
• Quản lý áp suất tăng: Khởi động bơm ly tâm tạo ra áp suất tăng lên tới 2× áp suất ở trạng thái ổn định. Chỉ định các ống được xếp hạng để xử lý các điều kiện đột biến, đặc biệt là trong các hệ thống có van hoạt động nhanh.

Ma trận đặc điểm kỹ thuật bơm-vòi:

Vật liệu chính - Ống phẳng PVC so với Polyurethane

Lựa chọn vật liệu là quyết định đặc điểm kỹ thuật có tính hệ quả nhất khi tìm nguồn cung ứng ống nằm phẳng . Hai vật liệu chủ đạo — PVC (polyvinyl clorua) và TPU/polyurethane — mang lại các đặc tính hiệu suất khác nhau về cơ bản phù hợp với các môi trường hoạt động khác nhau.

Trong khi ống PVC vẫn là tiêu chuẩn tiết kiệm chi phí cho việc tưới nước và vận chuyển đa năng, ống polyurethane mang lại hiệu suất vượt trội trong các ứng dụng đòi hỏi khắt khe liên quan đến mài mòn, nhiệt độ khắc nghiệt, tiếp xúc với hóa chất và hoạt động bẻ gãy áp suất cao.

3. Lắp đặt, lắp đặt và bảo trì

Phụ kiện và khớp nối sửa chữa ống Layflat: Hướng dẫn thực hành

Lựa chọn và lắp đặt phù hợp ống nằm phẳng repair fittings and couplings cũng quan trọng như chính thông số kỹ thuật của ống. Lỗi khớp nối là nguyên nhân hàng đầu gây rò rỉ, tổn thất áp suất và thời gian ngừng hoạt động ngoài dự kiến ​​trong hệ thống ống phẳng. Các kỹ sư và kỹ thuật viên hiện trường phải hiểu các nguyên lý cơ học đằng sau từng loại khớp nối để đưa ra quyết định sáng suốt.

các most common coupling systems used with ống nằm phẳng repair fittings and couplings bao gồm:

• Khớp nối Camlock (Cam & Groove): các most widely used quick-connect system for industrial layflat hose. Available in aluminum, stainless steel, and polypropylene. Rated to 150–250 PSI depending on material. Type C (male) and Type E (female) are standard for hose-to-pump connections. Installation requires no tools — cam arms lock the coupling with a quarter-turn.
• Khớp nối Storz: Khớp nối đối xứng, không giới tính được sử dụng rộng rãi trong chữa cháy và cấp nước đô thị. Kết nối theo một góc xoay 22,5°. Đánh giá đến 16 bar. Có sẵn trong các kích cỡ từ 2" ​​đến 6". Ưu tiên cho việc triển khai ứng phó khẩn cấp khi cần kết nối nhanh dưới áp lực.
• Phụ kiện ren BSP/NPT: Kết nối ren tiêu chuẩn để lắp đặt cố định hoặc bán cố định. BSP (British Standard Pipe) chiếm ưu thế tại thị trường Châu Âu và Châu Á; NPT (National Pipe Thread) là tiêu chuẩn ở Bắc Mỹ. Yêu cầu chất bịt kín ren (băng PTFE hoặc hợp chất kỵ khí) và không phù hợp với các chu trình kết nối/ngắt kết nối thường xuyên.
• Khớp nối Bauer: Hệ thống khớp nối nửa vỏ được định mức tới 10 bar. Được sử dụng rộng rãi trong hệ thống khử nước khai thác và tưới tiêu nông nghiệp. Kết nối nhanh hơn phụ kiện ren nhưng chậm hơn Camlock.
• Phụ kiện sửa chữa mở rộng nội bộ: Được sử dụng để sửa chữa hiện trường các phần ống bị hư hỏng. Một trục gá bên trong có gai hoặc có gờ được lắp vào lỗ ống và được cố định bằng các kẹp bên ngoài hoặc một ống nối uốn cong. Thông số kỹ thuật quan trọng: OD của khớp nối bên trong phải khớp với ID ống trong phạm vi ± 0,5mm để đảm bảo bịt kín không bị rò rỉ dưới áp suất.

Hướng dẫn lựa chọn vật liệu ghép:

Cách kéo dài tuổi thọ ống và tránh những hư hỏng thường gặp

Được bảo trì đúng cách ống nằm phẳng có thể mang lại tuổi thọ sử dụng từ 5–10 năm trong điều kiện hiện trường. Các phương pháp bảo trì dựa trên kỹ thuật sau đây rất cần thiết để tối đa hóa lợi tức đầu tư:

• Tránh tải điểm: Không bao giờ lái xe qua ống nằm phẳng có áp suất. Ở áp suất vận hành, một chiếc xe đi qua ống 4" sẽ tạo ra sự tập trung ứng suất cục bộ vượt quá độ bền kéo của áo khoác. Sử dụng các đường dốc ống được định mức cho tải trọng dự kiến.
• Kiểm soát tiếp xúc với tia UV: Tiếp xúc trực tiếp với tia cực tím kéo dài làm suy giảm chất dẻo PVC và làm suy yếu các sợi áo khoác. Bảo quản ống trong túi đục hoặc cuộn có nắp đậy khi không sử dụng. Không nên để ống PVC dưới ánh nắng trực tiếp trong hơn 90 ngày liên tục.
• Xả nước sau khi sử dụng hóa chất: Sau khi chuyển phân bón, thuốc diệt cỏ hoặc hóa chất công nghiệp, xả ống bằng nước sạch ở áp suất vận hành trong tối thiểu 5 phút. Hóa chất dư thừa đẩy nhanh quá trình xuống cấp của ống bên trong.
• Kiểm tra các khớp nối trước mỗi lần triển khai: Kiểm tra cánh tay cam có bị nứt, vòng đệm bị mòn và ăn mòn không. Lỗi khớp nối ở mức 10 bar sẽ giải phóng khoảng 1 lít mỗi giây trên mỗi milimét chiều rộng khe hở - một mối nguy hiểm an toàn đáng kể.
• Lưu trữ cuộn, không gấp: Việc gấp lặp đi lặp lại tại cùng một điểm sẽ tạo ra vết nứt do mỏi ở cả ống bên trong và vỏ bọc dệt. Luôn cuộn trên các cuộn phẳng có bán kính uốn cong tối thiểu là 4× đường kính ngoài của ống.
• Kiểm tra áp suất sau sửa chữa: Bất kỳ ống nào đã được sửa chữa bằng phụ kiện giãn nở bên trong đều phải được kiểm tra thủy tĩnh ở áp suất làm việc 1,5× trước khi đưa ống trở lại sử dụng. Giữ tối thiểu 5 phút và kiểm tra xem có vết rỉ ở khu vực sửa chữa không.

4. Ứng dụng công nghiệp

Dầu khí, Nông nghiệp, Khai thác mỏ và Ứng phó khẩn cấp

Ống nằm phẳng là một trong những công nghệ vận chuyển chất lỏng linh hoạt nhất hiện có trong ngành, với các hồ sơ ứng dụng đã được chứng minh trên nhiều lĩnh vực có nhu cầu cao. Điểm chung trong tất cả các ứng dụng là nhu cầu di chuyển khối lượng lớn chất lỏng một cách nhanh chóng, an toàn và trên khoảng cách xa bằng cách sử dụng thiết bị có thể được triển khai mà không cần đầu tư cơ sở hạ tầng lớn.

• Thăm dò dầu khí và chuyển giao tạm thời: Trong môi trường mỏ dầu, ống nằm phẳng for water transfer pump hệ thống hỗ trợ cung cấp nước gián đoạn, quản lý nước sản xuất và vận chuyển dầu thô tạm thời giữa các điểm lưu trữ. Ống polyurethane có định mức 30 bar là tiêu chuẩn trong lĩnh vực này. Khả năng triển khai 500 mét ống từ một cuộn ống gắn trên xe tải giúp giảm đáng kể thời gian huy động so với hệ thống đường ống cứng.
• Tưới tiêu và bón phân nông nghiệp: các ống nằm phẳng 4 inch discharge hose cấu hình là xương sống của các đường cung cấp nước tưới tập trung, hệ thống tưới theo rãnh và mạng lưới tưới tiêu. Ống PVC ổn định tia cực tím với phụ kiện Camlock bằng nhôm đại diện cho thông số kỹ thuật tiêu chuẩn cho hoạt động trồng trọt theo hàng quy mô lớn. Một vòi 4" duy nhất ở 80 PSI có thể tưới cho 10–15 ha mỗi ngày với mức áp dụng thông thường.
• Khai thác và thăm dò khoáng sản: Việc khử nước trong các hoạt động khai thác lộ thiên và khai thác dưới lòng đất đòi hỏi các ống có khả năng xử lý bùn mài mòn có chứa nồng độ chất rắn lên tới 30% trọng lượng. Ống nằm phẳng được lót bằng polyurethane có vỏ chống mài mòn được chỉ định cho dịch vụ phun bùn. Đường kính điển hình nằm trong khoảng từ 3" đến 8".
• Ứng phó khẩn cấp và kiểm soát lũ lụt: Sở cứu hỏa và các tổ chức dân phòng trên toàn thế giới dựa vào ống nằm phẳng để cung cấp nước từ xa cho hoạt động chữa cháy và bơm lũ khẩn cấp. Ống bọc đôi được ghép nối với Storz có áp suất định mức tới 16 bar là tiêu chuẩn quốc tế cho các ứng dụng dịch vụ chữa cháy (EN 14540 / NFPA 1961).
• Truyền chất lỏng công nghiệp: Các nhà máy hóa chất, công trường xây dựng và các dự án cơ sở hạ tầng đô thị sử dụng ống mềm để bơm vòng trong quá trình bảo trì đường ống, chuyển chất lỏng trong quy trình tạm thời và khử nước trong xây dựng.
•

5. Giới thiệu về Giang Tô Jinluo — Nhà sản xuất ống Layflat của bạn

Khả năng của nhà máy: 2" đến 16", Độ dài tùy chỉnh & thông số kỹ thuật

Công ty TNHH Công nghệ Vật liệu Mới Giang Tô Jinluo là nhà sản xuất chuyên sản xuất và kinh doanh ống truyền chất lỏng hiệu suất cao, với chuyên môn đặc biệt về polyurethane ống nằm phẳng công nghệ. Cơ sở sản xuất của công ty đặt tại Giang Tô, Trung Quốc - một trong những trung tâm sản xuất công nghiệp chính của đất nước - và hoạt động theo hệ thống quản lý chất lượng nghiêm ngặt phù hợp với tiêu chuẩn quốc tế.

Khả năng sản xuất của Jinluo bao gồm phạm vi đường kính đầy đủ từ 2 inch đến 16 inch, với độ dài có thể tùy chỉnh để đáp ứng các yêu cầu vận hành và hậu cần cụ thể của từng dự án. Các cỡ nòng và cấu hình tùy chỉnh có sẵn theo yêu cầu, cho phép sản xuất OEM và nhãn hiệu riêng cho các nhà phân phối quốc tế và người mua bán buôn.

Tổng quan về dòng sản phẩm

các Jinluo product portfolio is engineered to address the full spectrum of industrial and agricultural fluid transfer requirements:

• Ống bẻ gãy Polyurethane Layflat: Ống áp suất cao có định mức tới 30 bar, được thiết kế để cung cấp nước cho mỏ dầu và các ứng dụng quản lý nước sản xuất.
• Ống dầu khí: Được chứng nhận cho dịch vụ hydrocarbon, với các ống bên trong được thiết kế để tương thích với dầu thô, các sản phẩm tinh chế và hóa chất mỏ dầu.
• Vòi cấp nước từ xa cho xe cứu hỏa: Cấu trúc áo khoác đôi với các tùy chọn khớp nối Storz hoặc Camlock, đáp ứng các tiêu chuẩn dịch vụ cứu hỏa quốc tế cho các hoạt động cấp nước từ xa.
• Ống công nghiệp: Các ống đa năng và chuyên dụng để vận chuyển chất lỏng, khử nước, bơm vòng và các ứng dụng xây dựng.
• Ống lâm nghiệp: Ống nhẹ, chống mài mòn được thiết kế để ngăn chặn cháy rừng và hoạt động quản lý rừng ở địa hình gồ ghề.
• Ống kéo thủy lợi và nông nghiệp: Ống PVC và polyurethane ổn định tia cực tím được tối ưu hóa cho hệ thống tưới tiêu trục trung tâm, hệ thống ứng dụng ống kéo và mạng lưới tưới tiêu.
• Vòi phân phối nước uống: Hợp chất ống bên trong cấp thực phẩm tuân thủ các tiêu chuẩn tiếp xúc với nước uống hiện hành để vận chuyển nước uống an toàn.
• Ống phục hồi đường ống không rãnh: Các ứng dụng ống chịu nhiệt và hóa chất được thiết kế, nổ ống và hỗ trợ khoan định hướng.

Tại sao người mua toàn cầu chọn Jinluo

• Phạm vi đường kính hoàn chỉnh trong nhà: 2" đến 16" được sản xuất dưới một mái nhà đảm bảo tiêu chuẩn chất lượng nhất quán trên tất cả các kích cỡ sản phẩm.
• Tính linh hoạt của vật liệu: Các tùy chọn PVC, TPU, polyurethane và hợp chất đặc biệt có sẵn để phù hợp với mọi yêu cầu về chất lỏng, áp suất hoặc nhiệt độ.
• Khả năng kỹ thuật tùy chỉnh: Đường kính không chuẩn, độ dài tùy chỉnh, bao bì nhãn riêng và cấu hình khớp nối OEM có sẵn với thời gian thực hiện ngắn.
• Kinh nghiệm hậu cần toàn cầu: Sản phẩm được cung cấp cho khách hàng dầu khí, nông nghiệp, thành phố và công nghiệp trên nhiều châu lục.

6. Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa vòi layflat và vòi tưới vườn khi sử dụng ở công suất lớn là gì?

A ống nằm phẳng vs garden hose so sánh cho các ứng dụng hạng nặng luôn thiên về thiết kế layflat trong mọi chỉ số hiệu suất quan trọng. Vòi tưới vườn được sản xuất để cung cấp nước sinh hoạt ở áp suất dưới 80 PSI và tốc độ dòng chảy dưới 50 lít mỗi phút. Họ sử dụng kết cấu nhựa PVC hoặc cao su ép đùn một vách không có lớp gia cố. Ống nằm phẳngs Ngược lại, có lớp bọc gia cố dệt kết hợp với ống bên trong hiệu suất cao, cho phép áp suất làm việc lên đến 30 bar và tốc độ dòng chảy vượt quá 2.500 lít mỗi phút ở đường kính lớn hơn. Đối với bất kỳ ứng dụng công nghiệp, nông nghiệp, khai thác mỏ hoặc ứng phó khẩn cấp nào, vòi tưới vườn về mặt phân loại là không phù hợp — và việc sử dụng vòi trong những điều kiện như vậy sẽ tạo ra rủi ro về an toàn cho nhân viên và thiết bị.

Câu hỏi 2: Tôi cần xếp hạng PSI nào cho đơn đăng ký của mình?

Xác định đúng ống nằm phẳng pressure rating psi đối với ứng dụng của bạn, yêu cầu đánh giá ba thông số: áp suất xả bơm tối đa, áp suất tăng dự kiến (thường là 1,5–2× áp suất ở trạng thái ổn định) và hệ số an toàn bắt buộc (tỷ lệ bật/tắt tối thiểu 3:1 theo tiêu chuẩn ngành). Đối với tưới tiêu nông nghiệp bằng máy bơm ly tâm, mức áp suất làm việc 10–12 bar (145–175 PSI) thường là đủ. Để khử nước công nghiệp bằng bộ máy bơm diesel, áp suất 12–16 bar (175–232 PSI) là phù hợp. Đối với hoạt động bẻ gãy mỏ dầu hoặc chuyển giao công nghiệp áp suất cao, hãy chỉ định 25–35 bar (363–508 PSI) hoặc cao hơn. Luôn yêu cầu tài liệu kiểm tra áp suất được chứng nhận từ nhà cung cấp của bạn.

Câu hỏi 3: Làm cách nào để chọn ống layflat cho hệ thống bơm chuyển nước?

Chọn một ống nằm phẳng for water transfer pump Việc tích hợp yêu cầu phải khớp bốn thông số chính: (1) áp suất làm việc của ống phải vượt quá áp suất xả tối đa của bơm ở mức an toàn tối thiểu 1,5×; (2) đường kính trong của ống phải có kích thước phù hợp để duy trì vận tốc chất lỏng trong khoảng 1,5 đến 3,0 m/s nhằm tối ưu hóa hiệu quả dòng chảy và giảm thiểu tổn thất do ma sát; (3) loại và kích thước khớp nối phải tương thích với đầu ra của máy bơm - xác nhận tiêu chuẩn BSP, NPT, Camlock hoặc Storz trước khi đặt hàng; (4) ống phải được chỉ định chỉ để sử dụng cho dịch vụ xả (áp suất dương), vì ống nằm phẳng không được thiết kế để sử dụng cho phía hút (áp suất âm).

Câu hỏi 4: Phụ kiện sửa chữa tốt nhất cho ống layflat bị hư hỏng tại hiện trường là gì?

Để sửa chữa khẩn cấp tại hiện trường bị hư hỏng ống nằm phẳng , phụ kiện sửa chữa mở rộng nội bộ là giải pháp nhanh nhất và hiệu quả nhất. Chúng bao gồm một trục gá bằng nhôm hoặc thép không gỉ được lắp vào cả hai đầu đã cắt của phần bị hư hỏng, được cố định bằng kẹp ống nặng hoặc ống nối được lắp sẵn. OD phù hợp phải khớp với ID ống trong phạm vi ± 0,5 mm để bịt kín áp suất. Sau khi sửa chữa, ống phải được kiểm tra thủy tĩnh ở áp suất làm việc 1,5× trước khi đưa ống trở lại sử dụng. Để sửa chữa vĩnh viễn trong điều kiện xưởng, uốn thủy lực loại ferrule ống nằm phẳng repair fittings and couplings cung cấp một giải pháp lâu dài đáng tin cậy hơn. Các phụ kiện cuối của Camlock hoặc Storz cũng cần được kiểm tra và thay thế nếu cánh tay cam có vết nứt hoặc các vòng đệm có biểu hiện bị nén.

Câu hỏi 5: Thông số kỹ thuật chính xác cho ống xả 4 inch trong ứng dụng khử nước là gì?

Đối với ứng dụng khử nước tiêu chuẩn sử dụng ống nằm phẳng 4 inch discharge hose cấu hình, thông số kỹ thuật được đề xuất bao gồm: cấu trúc dệt polyester hai lớp với ống bên trong bằng nhựa PVC hoặc TPU; áp suất làm việc tối thiểu 12 bar (175 PSI) với hệ số an toàn nổ 3:1; Phụ kiện Camlock Type C/E hoặc Storz bằng nhôm hoặc sắt dẻo; dung sai ID ống ± 1mm trên toàn bộ chiều dài; và hợp chất áo khoác ổn định tia cực tím để triển khai ngoài trời. Để khử nước bằng mài mòn liên quan đến nước cát hoặc sạn, hãy chỉ định ống bên trong TPU có định mức chống mài mòn ở mức tổn thất thể tích tối đa ít nhất 100mm³ theo DIN 53516. Chiều dài cuộn thường là 20–100 mét tùy thuộc vào khâu hậu cần tại địa điểm - cuộn dài hơn làm giảm điểm ghép nối và các vị trí rò rỉ tiềm ẩn.

7. Kết luận

Ống nằm phẳng Công nghệ đại diện cho một trong những giải pháp truyền chất lỏng linh hoạt và tiết kiệm chi phí nhất hiện có trong các lĩnh vực công nghiệp, nông nghiệp và ứng phó khẩn cấp. Việc chọn ống mềm phù hợp đòi hỏi phương pháp kỹ thuật chặt chẽ: kết hợp các hệ số an toàn và áp suất làm việc với hệ thống máy bơm của bạn, chỉ định vật liệu ống bên trong chính xác cho phạm vi chất lỏng và nhiệt độ của bạn, chọn hệ thống khớp nối phù hợp với tần suất kết nối và môi trường vận hành của bạn, đồng thời thực hiện chương trình bảo trì có cấu trúc để tối đa hóa tuổi thọ sử dụng.

Cho dù bạn đang tìm nguồn cung ứng ống nằm phẳng 4 inch discharge hose để tưới tiêu nông nghiệp, ống polyurethane áp suất cao để bẻ gãy mỏ dầu, hoặc ống nằm phẳng repair fittings and couplings đối với một dự án đường ống lớn, các thông số kỹ thuật được nêu trong hướng dẫn này cung cấp nền tảng chặt chẽ cho các quyết định mua sắm của bạn.

Công ty TNHH Công nghệ Vật liệu Mới Giang Tô Jinluo cung cấp dòng sản phẩm hoàn chỉnh từ 2" đến 16" trong các kết cấu PVC, polyurethane và hợp chất đặc biệt, với kỹ thuật tùy chỉnh sẵn có để đáp ứng các thông số kỹ thuật khắt khe nhất của dự án. Liên hệ với nhóm kỹ thuật Jinluo để thảo luận về các yêu cầu chuyển chất lỏng cụ thể của bạn.

Tài liệu tham khảo

• Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) / Hiệp hội Chuyên gia An toàn Hoa Kỳ. ANSI/ASSP A10.6: Yêu cầu an toàn cho hoạt động phá dỡ. ANSI, 2021.
• Viện Tiêu chuẩn Anh. BS EN 14540:2004 A1:2012 — Ống chữa cháy: Ống áp lực cho hệ thống cố định. BSI, 2012.
• Hiệp hội phòng cháy chữa cháy quốc gia. NFPA 1961: Tiêu chuẩn về vòi chữa cháy. NFPA, 2022.
• Tổ chức Tiêu chuẩn hóa Quốc tế. ISO 10380: Đường ống - Ống kim loại dạng sóng và cụm ống. ISO, 2012.
• Mott, R. L. & Untener, J. A. Cơ học chất lỏng ứng dụng. tái bản lần thứ 7. Pearson Education, 2015. (Chương 11: Hệ thống đường ống nối tiếp và tổn thất do ma sát)
• Viện thủy lực. Tiêu chuẩn máy bơm: Hướng dẫn lựa chọn đường ống xả và ống xả của máy bơm ly tâm. Viện Thủy lực, 2020.
• DIN Deutsches Institut für Normung. DIN 53516: Thử nghiệm cao su và chất đàn hồi - Xác định khả năng chống mài mòn. DIN, 2019.
• Liên đoàn môi trường nước. Thiết kế nhà máy xử lý nước thải thành phố. tái bản lần thứ 5. WEF Press / McGraw-Hill, 2010. (Chương 18: Hệ thống bơm và đường vòng tạm thời)
